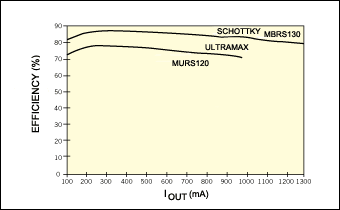

图1中的电路将稳压5V输入转换为具有1A电流输出能力的隔离5V输出。IC(1)，一个推挽变压器驱动器，以类似触发器的配置为一对交叉耦合功率mosfet供电。反过来，mosfet拨动正激变压器的初级绕组。变压器的二次输出，经过整流和滤波，提供隔离的5V电源。由于输出电压不稳定，其电压容限取决于输入电压范围和负载电流范围。使用肖特基整流器，如用于D(1)和D(2)的MBRS130，电路在5V±5%的输入下，在700至1000mA时提供5V±10%的电压，效率为80%(图2)。使用超快速恢复硅整流器，如MURS120，电路在5V±5%的输入下，在200至500 mA时提供5V±10%的电压，效率为77%。(DI # 2502)

转载自EDN杂志2000年3月30日
版权持有者商业信息2000
Reed Elsevier Inc.的一个部门。
