DS2152和DS2154 8MHz系统时钟操作的技术方案

来源：analog 发布时间：2023-08-09

摘要： 提供使用Dallas Semiconductor/Maxim DS2154和DS2152将四个PCM流复用到一个8MHz系统背板的要求。

技术简报7提供了使用Dallas Semiconductor/Maxim DS2152和DS2154 T1/E1单芯片收发器(sct)将四个PCM流多路复用到一个8MHz系统背板的要求。DS2155、DS26528、DS26524、DS26522、DS26521、DS26519和DS26518都包含IBO功能，无需外部电路，建议用于新设计。

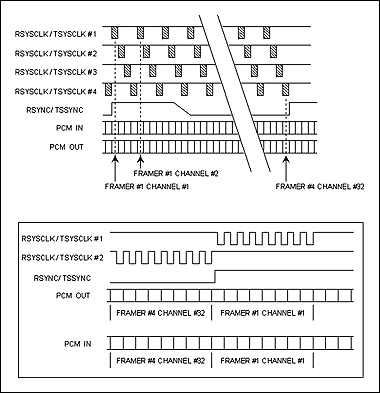

DS2152和DS2154 PCM信号可以连接到8mhz的系统背板。通常，该应用程序用于将四个2.048 MHz PCM流复用到单个8 MHz PCM流上。为了实现这一点，弹性存储被启用并置于2.048 MHz系统时钟模式。图1描述了一个定时方案，其中为所有四个帧生成一个RSYNC。每个帧依次由8个周期的8.192 MHz时钟突发驱动。每个时钟突发导致弹性存储输出1 DS0。这就产生了“字节交错”8.192 MHz PCM流，如图2所示。

图1

图2
