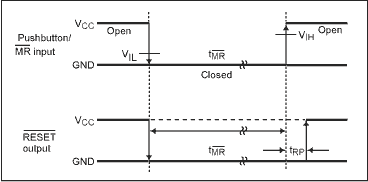

许多基于微处理器的产品需要手动复位功能，允许用户、测试技术人员或外部电路重新启动系统，而无需完整的断电/上电周期。为了简化必要的时序和系统接口，许多微处理器监控电路包括手动复位输入，允许您通过按钮开关或其他数字电路输出重新启动。标准的手动复位功能使处理器处于复位状态，只要激活低磁通输入保持在低电平(t(激活低磁通))，加上激活低磁通释放或驱动高电平后开始的额外超时时间(t(RP))(图1)。

但有些应用程序不允许微处理器长时间处于复位模式，比如当按钮处于关闭状态或驱动逻辑锁定在低位时。由于处理器在复位时不能执行日常系统维护，长时间复位可能导致操作不当或数据丢失。对于这样的应用，系统设计者必须提供一个外部输入，使处理器只能在一个固定的、有限的时间间隔内复位。

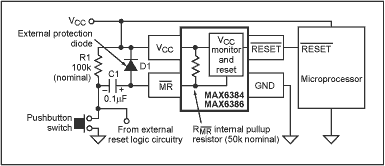

基于单稳态多谐振荡器(单次)的手动复位功能可以很容易地添加到几个标准微处理器监控电路中(图2)。

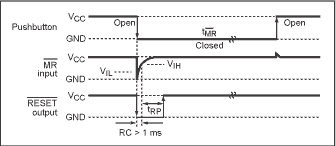

每次按钮关闭时，单镜头都会产生一个固定周期的超时脉冲，与关闭持续时间无关(图3)。

对于许多应用，电路只需要一个外部电容(C1)连接在按钮开关和手动复位输入之间，再加上一个外部电阻(R1)连接作为上拉到初始电容电压为零。微处理器管理器的内部复位超时周期提供一次定时。

要启动手动复位，通过关闭按钮开关将C1的负侧接地。因为电容器上的电压(0V)不能瞬间改变，C1的正侧也被拉向地面。在active-low MR下产生的低V(IL)强制手动复位，导致MAX6384 / MAX6386断言低active-low reset输出。

当按钮保持闭合时，C1的负侧保持在地，而正侧充电到V(CC)(通过大多数μ p复位电路内部的有源低磁阻上拉电阻)。只有当低磁阻激活电压超过V(IH)，并且管理器的内部复位周期已经过去时，管理器才解除其复位输出。该超时时间还过滤了交换机关闭期间的任何短反弹。

当按钮开关打开时，C1负侧的电压通过外部上拉电阻R1充电到V(CC)。此动作将电容器电压归零，并为下一次手动复位(C1- = C1+ = V(CC))做准备。为了防止低磁流变有源时相对于V(CC)的过电压，C1+应通过二极管箝位到V(CC)。(不箝位，C1+电压可以接近2V(CC)。)二极管可以在监督器内部，作为低有源磁流变输入端的保护电路，也可以在图2中D1所示的外部。

为了确保微处理器复位电路识别低激活磁流变事件，相对于内部低激活磁流变上拉电阻，C1的值应该足够大，以保持低激活磁流变输入电压低于V(IL)至少1µs。R1值应该足够小，以便在下一次手动复位时及时将电容器归零，并尽量减少开关打开时反弹的影响。单次电路可以由外部逻辑驱动，而不是按钮开关。在这种情况下，微处理器将在短暂的复位超时后重新启动，即使外部逻辑输出仍然很低。
