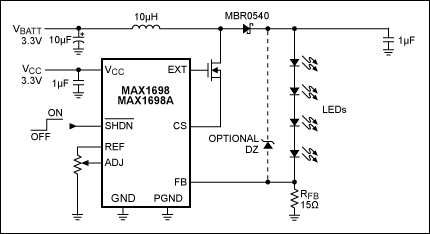

led通常作为背光显示器的光源，它们通常在低电池电压下工作，例如由两个镍镉电池或一个锂离子电池产生的电压。集成电路(MAX1698 / MAX1698A)可以通过将电池电压提升到适合led的水平来简化这些应用。该芯片还可以调节LED电流，并包括用于调暗LED的亮度控制电路。LED阵列和IC应始终保持连接(图1)。

如果您从IC断开LED阵列，则RFB中LED电流的损失允许FB(引脚6)的电压降至内部电流控制器阈值以下，导致设备开始增加其输出电压。不幸的是，MAX1698(像许多类似的设备)不能感知断开的led状态，因此其输出电压增加到可以破坏外部MOSFET和肖特基二极管的水平。这个问题存在于任何升压变换器;不仅仅是LED驱动器。

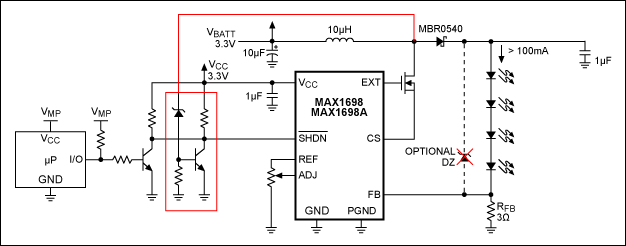

最简单的解决方案是在led上连接一个齐纳二极管(图2)。在这种情况下，一个16V的齐纳二极管工作良好(四个白光led下降约12V)，但它必须能够耗散功率。当led消耗100mA或更多，有人断开它们时，齐纳必须耗散~1/6W。图3显示了该电路的一个可能的替代方案。

它需要增加两个电阻和一个晶体管，但是图3电路在断开led时不会消耗额外的功率。它还节省了空间——齐纳器可以是一个0.5W的器件，电阻和BJT可以是标准的低功耗器件，可以像SOT23-3这样的小封装，或者更小。该电路在MOSFET漏极处检测输出电压，并通过控制其关断输入使驱动器(MAX1698)失效。您可以选择一个齐纳电压，以确保该电压在MOSFET的工作特性范围内。

换句话说，除非用户移除LED阵列，否则电路不会“工作”。在这种情况下，输出电压开始上升，当它达到齐纳电压时，电路跳闸并关闭IC。在关机模式下，当驱动器关闭外部MOSFET时，电感开始放电，这允许输出电压降至齐纳电压以下，并使驱动器关闭。驱动器重新启动，如果LED阵列保持未连接，则输出电压增加，直到超过齐纳电压，并再次触发保护。

由于输出电压在齐纳电压附近调节，当LED阵列重新连接时，该电路不会产生破坏性的电流尖峰。为了节省电池能量，它还允许外部控制关机模式(例如，使用微控制器，如图3所示)，以关闭背光阵列。

另一种选择是图4的电路，它需要一个额外的比较器和三个电阻。这种方法还使用了小而低成本的组件，耗散的功率可以忽略不计。它感知肖特基二极管阴极的输出电压，并将电路操作限制为电阻分压器和驱动器的V(REF)输出(典型1.25V)设置的电压。

该保护电路保持非活动状态，直到LED阵列被移除，并且(再次)其工作电压保持在所选MOSFET的限制范围内。比较器应该有一个开漏输出(MAX9060 / MAX9061或MAX9028)，以允许微控制器通过外部控制关闭模式，如前所述，在需要时关闭背光阵列。

根据为电阻分压器选择的值，电路也消耗更少的功率。(它的静态电流只有几十微安。)最后但并非最不重要的是，该电路比其他两个电路更小，因为比较器采用微小的SOT23-5封装(MAX9060/MAX9061)或1 × 1.52mm UCSP 封装(MAX9028)。在LED背光应用中，当LED阵列断开连接时，所有三个电路都保护外部MOSFET和二极管。

这篇文章的类似版本出现在2009年7月6日的EE Times杂志上。
