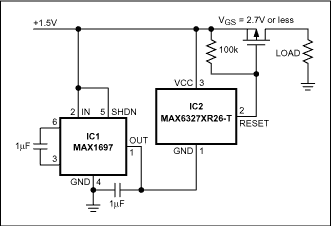

电源通常包括一个电路，当电源电压降得太低时(例如，当电池几乎放电时)，它会断开负载。在电源和负载之间连接p沟道MOSFET是典型的方法。然而，1.5V单芯电池或其他低压电源不足以完全打开MOSFET。对于这种低压系统，请考虑图1中的电路。

一个小的反相电荷泵(IC1)产生一个负电压大约等于输入电源(V(CC))。该电压连接到微处理器监控器(IC2)的接地端子，该监控器监控其自身V(CC)和GND引脚之间的电压差。只要这个差值大于监督器的内部跳闸电压阈值，RESET输出电压被驱动到电荷泵输出(大约-2V(CC))，它提供了一个足以保持MOSFET工作的栅源电压。当监测电压低于监控器的阈值时，其RESET输出上升到V(CC)并关闭MOSFET。

所示的监控器的阈值为2.6V。由于它检测到的电压是供电电压的两倍，因此当供电电压降至1.3V以下时，该电路将断开负载，使其适合与典型的1.5V电池一起使用。其他内部阈值电压可用。
