可编程增益放大器，使用MAX532 DAC增益控制的可编程增益放大器

来源：analog 发布时间：2023-08-08

摘要： 本应用笔记讨论了如何使用MAX532构建适用于交流增益控制的可编程增益放大器(PGA)。不需要外部组件。提供了方便计算输出值的公式。

MAX532是一个双，12位，电压输出DAC。访问输出放大器的输入端子，可以很容易地配置为可编程增益放大器(PGA)，适用于交流增益控制。

电路配置是一个反相放大器，R2被DAC阶梯的有效电阻取代(图1)，R1被内部反馈电阻RFB取代(图2)。在这个电路中，交流信号被施加到反馈电阻输入，输出信号被绑定到DAC参考输入。V(OUT)处的最大信号受到放大器从电源轨(±12V至±15V)的净空的限制，从任何一个轨必须至少2.5V。

图1所示固定增益反相放大器

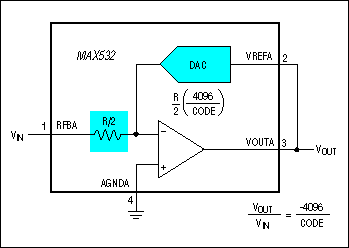

图2 Programmable-gain放大器

DAC在放大器的反馈中作为可编程电阻，这样:

V(out)/V(in) = -r (dac)/ rfb，

其中R(DAC)为DAC阶梯的电阻，RFB为反馈电阻的值，为R/2。

R(DAC) = R/ 2x [4096/(DAC CODE)]，其中DAC CODE为十进制值。随着代码的减少，有效DAC电阻增加，因此增益增加。电路的传递函数为:

代码可以在1和满量程(2(12)-1)之间编程。零码是不允许的，因为它会导致DAC在反馈回路中出现开路。
