MAX6955是一款LED显示驱动器，具有I(2)C 兼容的串行接口，能够支持高达400kHz的快速模式速度。它能够驱动16个7段，8个14段，8个16段或128个独立的led。这个应用笔记描述了一个14段的应用电路和一个持续滚动消息的示例程序:

“敏捷的棕色狐狸跳过了懒惰的狗”。

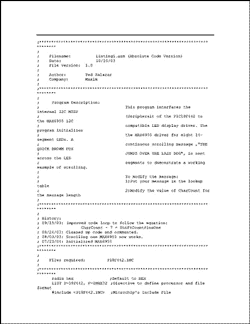

清单1所示的程序可以修改为滚动长度为8到126个字符的字母数字消息。图1所示的应用电路由MAX6955、PIC18F442和Lumex的四个超亮红色14段双字符显示器(部件号LDD-F5406RI)组成。

示例汇编程序连续滚动位于程序查找表中的字母数字字符。包含所有空格(0x20)的字母数字消息长度可从8到126个字符之间调整。建议在消息的开头和结尾添加7个空格，以获得最佳的滚动效果。为了定制消息，首先修改字符的十六进制表示，以便在程序的查找表中滚动。然后将CharCount变量值修改为所选消息中包含所有空格的字母数字字符的数目。该程序使用以下公式计算正确的移位计数:

CharCount - 7 = ShiftCountPlusOne
ShiftCount = ShiftCountPlusOne - 1

例如，“敏捷的棕色狐狸跳过懒惰的狗”包含43个字符。在消息前后添加7个空格将字符数增加到57个。使用上面的公式可以看出，字符数为57的消息将从右向左移动总共49个片段。

示例程序还包含使用内部MSSP I(2)C端口将MAX6955连接到PIC的函数调用。由于其他微控制器具有类似的片上外设，因此提供的示例I(2)C通信例程被故意分解为单个I(2)C函数调用，以便代码可以快速地与其他微控制器一起实现。表1显示了示例汇编程序中使用的单个I(2)C兼容函数调用。
