斜坡发电机控制DC-DC转换器的技术处置方案

来源：analog 发布时间：2023-08-07

摘要： 该电路基于MAX6877，产生一个由三个固定回转速率斜坡组成的序列，用于驱动尽可能多的DC-DC转换器。两个或多个电源电压可以通过将它们的track引脚连接到相同的斜坡输出来进行跟踪，或者通过将它们的track引脚连接到单独的斜坡输出来对电压进行排序。

许多DC-DC转换器的输出可以跟踪施加的斜坡或其他电压波形，现代负载点电源的应用说明通常描述跟踪或排序多个电压的电路。例如，图1的廉价方法应用series-RC网络的指数曲线作为参考斜坡。然而，它的简单性也带来了一些缺点。斜坡斜率随时间变化，输出电压只能作为一个组来跟踪。

图1所示、简单的斜坡跟踪电路

图2电路产生一个由三个固定回转速率斜坡组成的序列，它可以根据需要驱动尽可能多的DC-DC转换器。两个或多个电源电压可以通过将它们的track引脚连接到相同的斜坡输出来进行跟踪，或者通过将它们的track引脚连接到单独的斜坡输出来对电压进行排序。所示的场效应管可以是任何小信号场效应管，例如2N7002。定时和转换速率由小电容控制。

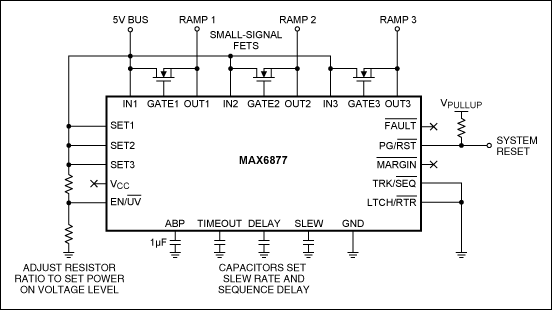

图2、这种专用IC (MAX6877)产生三个独立的坡道，用于电源电压跟踪和排序

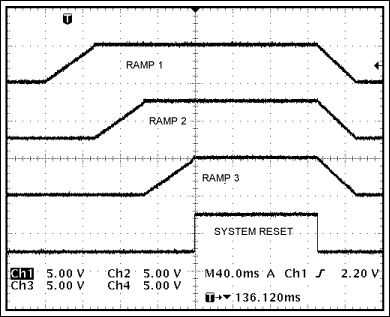

该电路还监视5V中间总线，并且仅当5V总线电压超过电阻分压器设置的阈值时才开始上电序列。上电完成后，System Reset输出高电平。示波器图(图3)显示了三个坡道和系统复位信号的时序关系。

图3、这些时序波形说明了图2电路的工作原理
