DS1620数字温度计和恒温器提供9位温度指示设备的温度。DS1620有三个热报警输出，也可以作为恒温器。如果DS1620的温度超过用户定义的温度T(H)，则T(HIGH)被驱动为高。如果DS1620的温度低于用户定义的温度T(L)，则T(LOW)被驱动为高。T(COM)在温度超过T(H)时被驱动高，直到温度低于T(L)时保持高。如图1所示。

用户定义的温度设置存储在非易失性存储器中，因此部件可以在插入系统之前进行编程，也可以在没有CPU的独立应用中使用。温度设置和温度测量都通过简单的3线接口与DS1620进行通信。

温度控制与DS1620

DS1620的恒温输出允许它直接控制加热和冷却设备。例如，T(HIGH)输出可以与外部锁存器一起使用，一旦测量温度超过T(H)阈值，就打开风扇，如图2所示。这是恒温器输出的一种可能用途，但这不是控制风扇的最有效方式，因为一旦风扇打开，就没有办法关闭它。

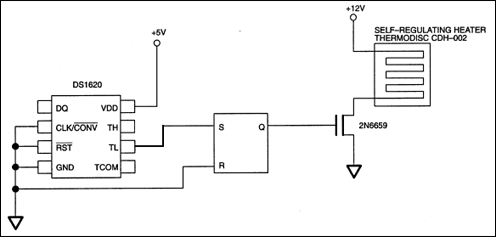

相反，可以以类似的方式使用T(LOW)输出来打开加热设备，如图3所示。然而，再一次，一旦达到所需的温度范围，就没有办法关闭加热器。使用自调节加热器可以防止过热，而DS1620确保只有在温度足够冷的情况下才会启动。

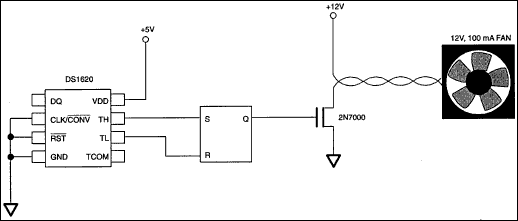

可以使用T(HIGH)和T(LOW)输出来设置和重置外部锁存器，这样，一旦风扇打开，它将保持打开状态，直到达到较低的温度阈值，如图4所示。如果T(LOW)设置锁存器并T(HIGH)复位锁存器，则可以将相同的原理用于加热示例。

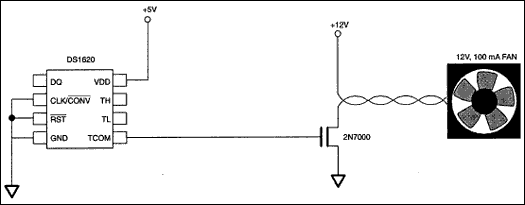

在DS1620上提供TCOM输出，允许从DS1620直接控制风扇，而不需要外部锁存器。图5显示了一个示例。这允许风扇仅在温度超过T(H)跳闸点时打开，并将保持打开，直到温度降至T(L)跳闸点以下。之后，风扇关闭。这对于功率很重要的系统来说是理想的，因为风扇只在必要的时候使用，只在需要的时候使用。

前面的示例显示DS1620在独立模式下使用，没有连接到微处理器。为了以这种方式使用它，必须首先将温度限制编程到DS1620;由于设置是非易失性的，因此可以在插入最终系统应用程序之前对部件进行编程。虽然这些示例显示DS1620在独立模式下，但没有什么可以阻止它们在DS1620与微处理器接口的应用程序中使用。
