MAX9949和MAX9950参数测量单元的工作模式是怎么样?

来源:analog 发布时间:2023-07-28

摘要: 这篇应用笔记解释了MAX9949/MAX9950参数测量单元(PMU)的四种主要工作模式,包括:加流/测流(FIMI)、加流/测压(FIMV)、加压/测流(FVMI)和加压/测压(FVMV)。文中还给出了方框图、公式和表格,便于对配置实例进行评估。

概述

MAX9949  /  MAX9950  是双通道参数测量单元(PMU),具有四种主要工作模式:

  1. FIMI—加流/测流

  2. FIMV—加流/测压

  3. FVMI—加压/测流

  4. FVMV—加压/测压


本文没有讨论两种辅助操作模式,即:无加载信号/测压(FNMV)和无加载信号/测流(FNMI)。关于这两种模式的详细信息,请参照数据资料。

这篇应用笔记分章节讨论四种主要工作模式,每个章节根据等效框图说明芯片的功能。利用公式解释工作原理,并给出了配置实例。针对FIMI模式的表格给出了进一步的设计案例,MAX9949/MAX9950针对不同类型的ADC与MSR引脚连接进行配置。用户可以参考这些实例、配置、公式和表格,设置特殊的工作模式。

如需了解如何通过串口配置各种模式,请参照数据资料。

注意事项及附加说明

给出原理框图之前,首先提供以下附加说明。

  1. 本应用笔记的内容是对数据资料的补充,建议读者首先获取一份数据资料,确保所有设置都符合数据资料的规定。

  2. 本文所举示例假设PMU都已经过校准。为简化问题,假设所有失调为零。没有失调的器件在现实生活中并不存在,所有器件在实际使用之前都需要进行校准,以达到绝对精度要求。

  3. 数据资料中的满量程范围(FSR)指从负向最小值到正向最大值的范围。比如,200µA的FSR范围为±200µA,共计400µA。其它量程±2µA、±2mA和±64mA同样如此换算。

  4. 线性误差表示为FSR的函数,通常在±0.02%范围内。如果我们选取2µA范围,则在整个4µA FSR范围内,最大线性误差为0.02% x 4µA = 80nA。

  5. 不要超过绝对最大额定值指标,确保工作在数据资料规定的标称范围内。超出标称工作范围可能导致异常结果或损坏器件。

  6. 框图中椭圆内的数字代表节点电压,用户可以自行验证各节点值。框图采用理想运放的SPICE模型进行仿真,节点电压值即为仿真结果。

  7. 在FI (加流)模式下,电流正比于[V(IN) - V(IOS)]。

  8. 表中给出了如何针对单极性和双极性ADC设置IOS。

  9. 所有示例框图采用15.5k欧姆负载,R(SENSE) = 10k欧姆,量程设为200µA。框图适用于任何负载和任何量程。

  10. 本应用笔记也适用于  MAX9951  /  MAX9952   PMU,但有两点例外:反馈环路增益倍数是4而不是2;所使用的检测电阻值翻倍。

FIMI模式


图1. 示例配置的FIMI模式等效框图

由图1可以观察到:


  1. MSR引脚监测IN输入电压,加上或减去U1、U2、U3、U4和U5的全部失调电压。MSR引脚自身并不直接检测输入电流,I(FORCE)电流正比于V(IN) - V(IOS):



  2. 图1给出了一个设置案例,其中,IN = 3.456V,IOS = 1.234V,负载为15.5k欧姆。利用式1和R(SENSE) = 10k欧姆 (±200µA量程),得到I(FORCE) = 111.1µA。

  3. 通过计算流过R(SENSE)的电流可以确认I(FORCE)的计算:

  4. I(RSENSE) = (2.833 - 1.722)/10,000 = 111.1µA


负载端:

I(RLOAD) = 1.722/15,500 = 111.0968µA (误差源于3位分辨率)

表1. FIMI配置示例,可在MSR引脚选择单极性或双极性输入ADC
FIMI
IN
(V)
IOS
(V)
R(SENSE)
(欧姆)
FI
(µA)
MSR
(V)
IOS set for -4V to +4V ADC on MSR output
-4010,000-200-4
-3010,000-150-3
-2010,000-100-2
-1010,000-50-1
0010,00000
1010,000501
2010,0001002
3010,0001503
4010,0002004
IOS set for 0V to +8V ADC on MSR output
0410,000-2000
1410,000-1501
2410,000-1002
3410,000-503
4410,00004
5410,000505
6410,0001006
7410,0001507
8410,0002008

表1说明如何使用IOS引脚配置芯片,以支持单极性ADC (本例中,-4V至+4V)或双极性ADC (0V至8V)。由此,客户可以针对其应用需求在较宽范围选择ADC。表1示例采用200µA量程(R(SENSE) = 10k欧姆),但相同的设置适用于所有量程。

FIMV模式

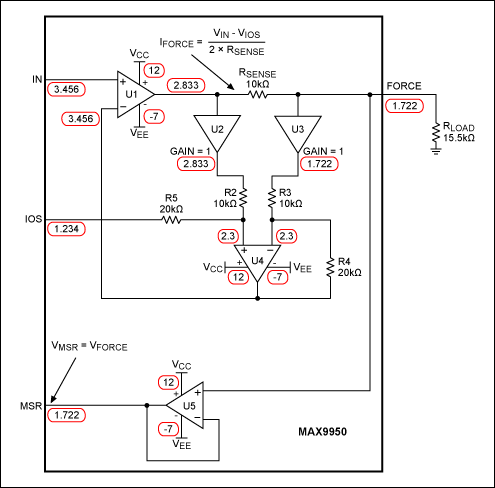

图2. 示例配置的FIMV模式等效框图

FIMV节点与FIMI模式基本相同,只是输出端或FORCE引脚电压由MSR引脚监测(图2)。FORCE引脚输出电流与图1完全相同,所有计算过程也相同。

FVMI模式

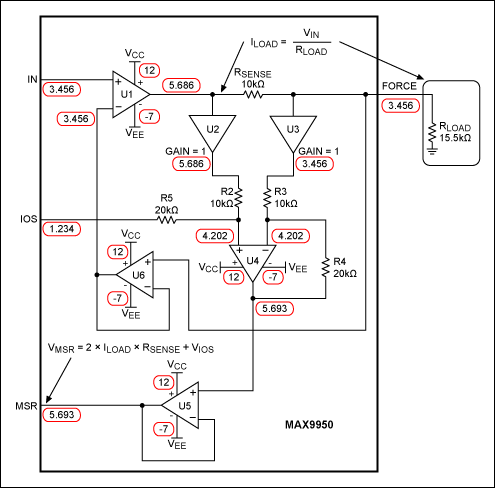

图3. 示例配置的FVMI模式等效框图

在FVMI模式下,FORCE引脚电压强制等于IN引脚电压(图3),因此,V(FORCE) = V(IN)。

从图3很容易看到这一点:

I(LOAD) = V(IN)/R(LOAD) = 3.456/15,500 = 222.97µA

因为R(SENSE) = 10k欧姆,量程为200µA。但我们超出200µA FSR量程22.97µA。考虑到每个设定量程都有一定裕量,超出FSR指标,所以这个结果是可接受的。MSR引脚通过IOS引脚电压偏置为:V(MSR) = 2 × (I(LOAD) × R(SENSE)) + V(IOS)。

FVMV模式

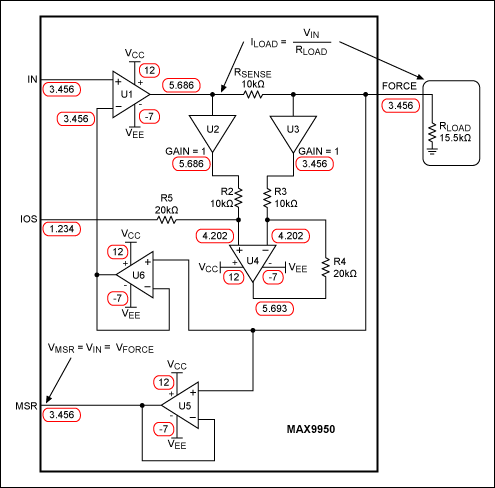

图4. 示例配置的FVMV模式等效框图

图4显示强制输出为IN电压,MSR引脚监控该电压或加压。因此,I(LOAD) = V(IN)/R(LOAD)。

结论

本应用笔记在数据资料的基础上详细说明了MAX9949/MAX9950 PMU器件的四种主要工作模式,并给出了每种模式下的等效框图和设置示例,便于实际评估。
