与传统运放不同，高侧电流检测放大器不包括从每个输入引脚到其电源引脚的内部ESD二极管。因此，它可以在远高于其V(CC)电源水平的共模电压下工作。此外，将典型的电流检测放大器的V(CC)引脚拉到地将使该部件处于关闭模式，在此模式下它不吸收静态电流;只漏电流。因此，电流检测放大器的V(CC)引脚可以作为关断引脚。

考虑一个典型的电池供电设备，其中电源(LDO，降压/升压转换器等)为电路板上的几个ic供电，包括MAX4173电流检测放大器。为了通过节省电力来延长电池寿命，系统经常关闭ldo和电流检测放大器。该动作在图1的电路中模拟。

为了模拟通过在电源线路中放置电流检测电阻而获得的信号，20mV(P-P)信号，偏移20mV，在10V共模输入电压上运行。通过V(CC)引脚处的0v - 5v方波来模拟V(CC)损耗。在V(CC)的5V间隔期间，放大器在其主动模式下工作，但在0V间隔期间，它进入关闭状态。由于放大器增益为50，因此预期输出为50 × (20mV(P-P) + 20mV)，即1V(P-P)正弦波偏移1V(图2)。正如预期的那样，当施加5V时放大器激活并产生预期输出。当V(CC)变为0V时，输出也变为0V。该部件关闭，不吸收电源电流。

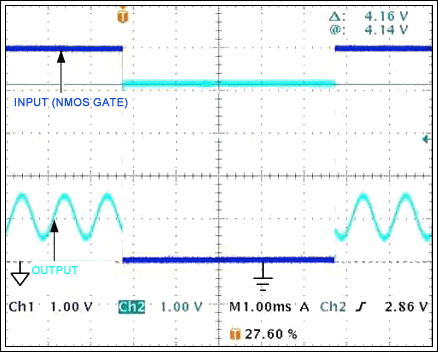

另一种关闭电流感测放大器的方法是在接地路径上连接一个NMOS晶体管(图3)，并用能够使晶体管打开和关闭的逻辑电平信号驱动它。当晶体管打开时，放大器工作正常。当它关闭时，放大器关闭，因为它的接地是浮动的。此设置的输出波形(图4)显示了预期的行为:在5V间隔期间放大输入信号，并在0V间隔期间浮动到V(CC)附近。在关闭间隔期间，由于测量范围的1毫欧输入阻抗，在V(CC)引脚处测量的泄漏电流仅为4µA。当示波器探头不存在时，仅从V(CC)中提取NMOS晶体管的漏电流。RS+/RS-引脚上的输入电流仅为0.3µA。

因此，可以通过将其V(CC)引脚拉到地，或通过使用NMOS晶体管打开其接地连接，轻松地将MAX4173置于关闭模式。类似的结果也可以从其他电流感测放大器中得到。
