对高效PFM升压控制器的标准应用电路进行简单的改动(图1)，即可获得更高的转换效率。增大电阻R(SENSE)的阻值，将输出滤波电容连接到电流检测端(CS)，而不是连接至地，使电路的限流值直接取决于负载电流。这样可降低电感、MOSFET及输出电容ESR的I(2)R损耗，在轻载或中等负载的情况下，提供更高的转换效率。

将滤波电容连接到CS引脚，可以使R(SENSE)在t(ON)期间通过MOSFET持续监测电感电流；在t(OFF)期间通过二极管和滤波电容持续监测电感电流。在t(ON)期间，由滤波电容的电压来驱动负载，电流环路的方向(C(OUT)/LOAD/R(SENSE))与流过R(SENSE)的电感电流方向相反，此时CS节点电流为电感电流减去负载电流。当负载电流增大时，需要更高的电感电流使R(SENSE)上的电压为100mV左右，以便延长t(ON)时间，增大限流值：

I(LIM) = (100mV/R(SENSE)) + I(LOAD)

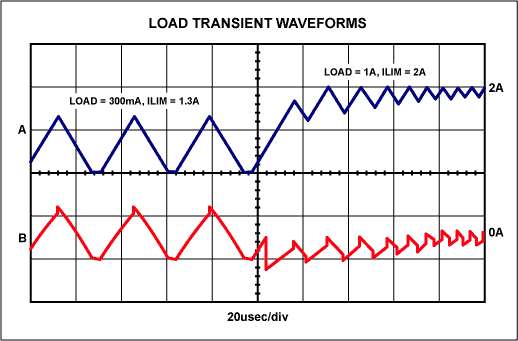

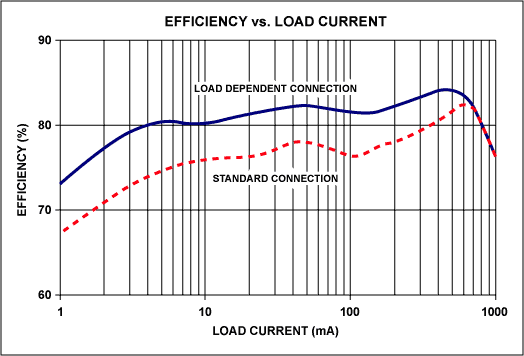

以上对电路的改动不影响静态电流，也无需额外的元件，但CS端的电压波动通过C(OUT)耦合到输出端，在轻载或中等负载时，使得输出纹波增大100mV左右。为在轻载或中等负载时获得较低的峰值电流和较高的转换效率，必要时应增大R(SENSE)的阻值，使最大负载条件下的限流值与标准应用电路提供的值相同。图2所示为负载瞬变对电感电流和输出纹波的影响，图3给出了相比于标准连接方式的效率提升。
