MAX2831功率放大器(PA)输出功率和偏置电流的优化

来源:analog 发布时间:2023-07-28

摘要: MAX2831无线局域网收发器是一款完全集成的射频解决方案,适用于802.11b/g应用。除了完整的上/下转换功能外,它还包含片上RF驱动器和功率放大器(PA)。根据应用的不同,可以通过串行处理器接口(SPI)总线对这些块进行优化,以获得所需的电流消耗。放大器和驱动器名义上优化为+18.5dBm @ 200mA。

概述

MAX2831集成了实现RF收发器所需的全部电路,带有RF功率放大器(PA),用于802.11g/b系统。两级PA的偏置电流和输出匹配网络经过优化在标称条件下提供+18.5dBm功率,仅从3.3V电源消耗209mA的电流(54Mbps (64-QAM)模式下EVM低于5.6%),同时可满足802.11g频谱模板的要求。输出功率较低时,重新对PA偏置电流寄存器进行编程,降低偏置电流和PA电流,以便提高Tx效率并满足802.11g的要求。当PA偏置电流针对+17dBm发射功率进行优化时,与标称寄存器设置相比,可节省26mA的电流;优化工作在+3dBm发射功率时,与标称寄存器设置相比,可节省62mA的电流。通过优化简单的双电容输出匹配网络,可以在指定输出功率下节省更多的电流。

编程

寄存器10 (A3:A0 = 1010)允许对两级PA偏置电流进行编程。D2:D0位用于优化第一级偏置电流、D6:D3位用于优化第二级偏置电流。表1总结了寄存器设置以及等效的  MAX2831评估板  偏置电流设置。

表1. MAX2831 PA偏置电流寄存器设置
Power Amplifier First-Stage Bias CurrentPower Amplifier Second-Stage Bias Current
Register 10
(A3:A0 = 1010)
Bit D2:D0
Equivalent Bias Current
(µA)
Register 10
(A3:A0 = 1010)
Bit D6:D3
Equivalent Bias Current
(µA)
1001250100160
010750011120
001500011120
00150001080

结论

图1和表2总结了通过优化PA偏置电流可以节省的电流。表3和图2列出了标称寄存器设置对应的工作特性。图3、4和5所示是针对+17dBm和+15dBm输出功率优化寄存器设置后得到的工作特性和对应的输出频谱。图6给出了针对+12dBm和+9dBm输出功率优化寄存器设置后得到的工作特性。图7为测量电路原理图。


图1. 在标称PA偏置电流和优化于特定输出功率的PA偏置电流下,MAX2831电源电流与输出功率的关系

表2. 针对输出功率优化寄存器设置和偏置电流时的测量结果
(V(CCTX) = 2.85V,V(CCPA) = 3.3V,信号源 = 90mV(RMS) 802.11g 64-QAM OFDM (54Mbps),f = 2437MHz,I(CCTX) = 81mA)
Measured ResultsRegister Settings
(See MAX2831 EV Kit Control Software)
P(OUT) (dBm)EVM (%)PA Current (mA)PA Current Savings (mA)Tx VGA Gain (SPI )
[Register 12
(A3:A0 = 1100)
Bit D5:D0]
PA Driver Output Current (µA)
[Register 10
(A3:A0 = 1010)
Bit D2:D0]
PA Output-Stage Bias (µA)
[Register10
(A3:A0 = 1010)
Bit D6:D3]
2.93.5736135 (100011)50 (001)80 (0010)
6.15.1795941 (101001)50 (001)80 (0010)
9.24.4984544 (101100)50 (001)120 (0011)
12.15.61114150 (110010)50 (001)120 (0011)
15.25.01402853 (110101)75 (010)120 (0011)
17.05.31582657 (111001)75 (010)120 (0011)
18.75.520457 (111001)125 (100)160 (0100)
表3. 针对+18.5dBm (标称值)输出功率优化时,MAX2831的输出功率、电源电流、EVM、寄存器设置
(V(CCTX) = 2.85V,V(CCPA) = 3.3V,信号源 = 90mV(RMS) 802.11g 64-QAM OFDM (54Mbps),f = 2437MHz,I(CCTX) = 81mA)
Measured ResultsRegister Settings
(See MAX2831 EV Kit Control Software)
P(OUT)
(dBm)
EVM (%)PA Current (mA)Tx VGA Gain (SPI)
[Register 12
(A3:A0 = 1100)
Bit D5:D0]
PA Driver Output Current (µA)
[Register 10
(A3:A0 = 1010)
Bit D2:D0]
PA Output-Stage Bias (µA)
[Register10
(A3:A0 = 1010)
Bit D6:D3]
3.32.113524 (011000)125 (100)160 (0100)
6.32.313830 (011110)125 (100)160 (0100)
9.22.614336 (100100)125 (100)160 (0100)
12.22.915243 (101011)125 (100)160 (0100)
15.13.416849 (110001)125 (100)160 (0100)
17.14.118453 (110101)125 (100)160 (0100)
18.75.520457 (111001)125 (100)160 (0100)

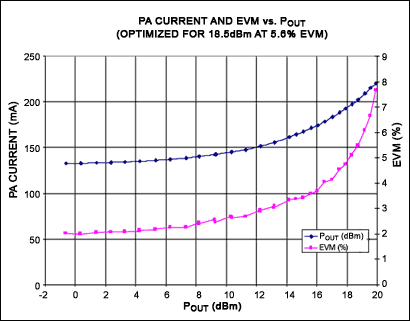

图2. 针对+18.5dBm输出功率优化时,MAX2831的输出功率、电源电流、EVM (A3:A0 = 1010,D6:D3 = 0100,D2:D0 = 100)

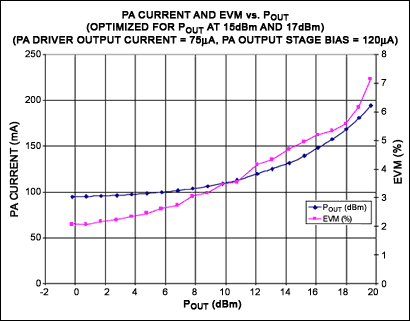

图3. 寄存器设置优化于+17dBm和+15dBm时,MAX2831的输出功率、电源电流、EVM (A3:A0 = 1010,D6:D3 = 0011,D2:D0 = 010)

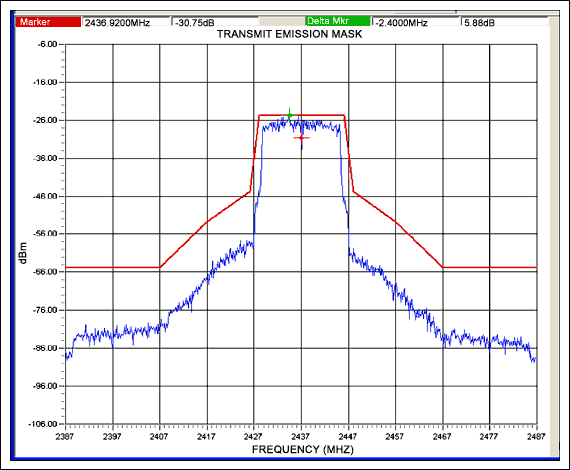

图4. +17dBm输出功率时的输出频谱(红线表示11g频谱模板的要求) (A3:A0 = 1010、 D6:D3 = 0011、 D2:D0 = 010)

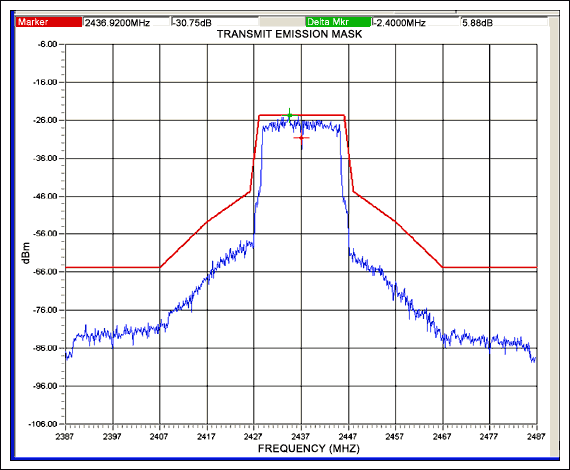

图5. +15dBm输出功率时的输出频谱(红线表示11g频谱模板的要求) (A3:A0 = 1010、 D6:D3 = 0011、 D2:D0 = 010)

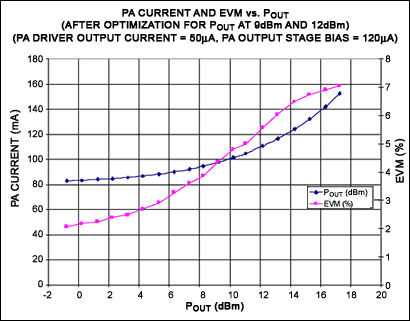

图6. 寄存器设置优化于+12dBm和+9dBm输出功率时,MAX2831的输出功率、电源电流、EVM (A3:A0 = 1010,D6:D3 = 0011,D2:D0 = 001)

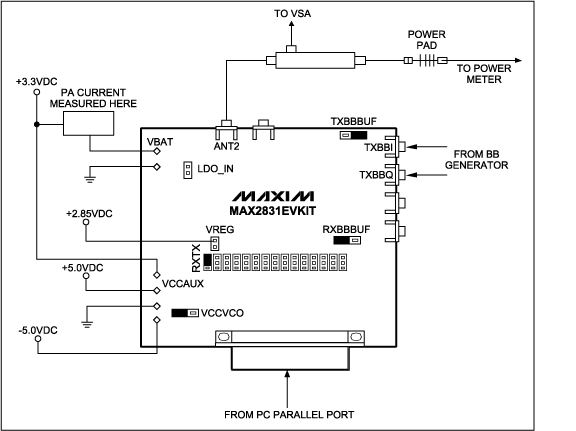

图7. MAX2831无线LAN收发器测试装置原理图
