MAX2653 LNA具有增益步进控制,可重新调谐用于GPS应用

来源:analog 发布时间:2023-07-31

摘要: 本文详细描述了对MAX2653 LNA的重新调谐,使其优化于GPS应用。

Abstract

本篇应用笔记介绍了一种用于MAX2653 SiGe LNA的射频匹配网络,可调谐到GPS频段(中心频率1575MHz)。本篇笔记提供高增益和低增益以及2.7V和3.0V时LNA的性能指标(供电电流、增益、NF、IIP3,反向隔离以及输入输出回波损耗)。在V(CC) = 2.7V和5.6mA供电电流时,LNA具有19.2dB增益,1.6dB噪声系数以及-5.2dB IIP3。

MAX2653   SiGe低噪声放大器(LNA)在美国PCS (1930MHz到1990MHz)和欧洲DCS (1805MHz到1880MHz)接收频段上对最低噪声性能进行了内部优化。这款LNA具有20dB增益控制步进,外部可调整增益和线性(通过单个电阻),可使用2.7V到3.3V电源工作,关断电流0.25µA。Maxim并不提供用于GPS频段且包含了增益步进的单独LNA,但是重新调谐MAX2653到GPS频段可提供优异的解决方案。可选的匹配值(表1)使得LNA增益提高了0.5dB, 噪声系数改善0.1dB,IIP3改善2dB,所有的指标性能都是在相同的供电电流下测得。

针对不需要增益步进的应用,Maxim提供了  MAX2654  和  MAX2655   SiGe GPS LNA。这些LNA提供偏置电流控制(通过外部电阻)可用于设置增益和线性值,在关断模式下电流0.1µA,内部集成了50欧姆输出匹配。在     上可找到该芯片数据资料。


图1. 使用新的匹配元件(C2, L1, L3, C4)的MAX2653评估板,PCB不需要重新印刷

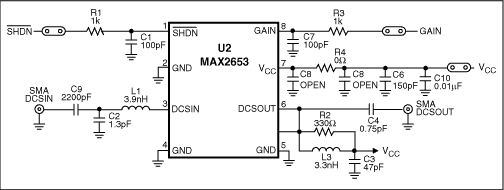

图2. MAX2653评估板原理图,使用新的匹配元件,用于1575MHz GPS频段

表1. MAX2653评估板替换元件表,重新调谐到1575MHz GPS频段
DesignationValueDescription
C21.3pFshunt-C (to GND) matching component for LNA input0402 ceramic capacitor Murata GJ61555C1H1R3CB01B
L13.9nHseries-L matching component for LNA input0603 printed inductor Toko LL1608-FS series
L33.3nHshunt-L (to V(CC)) matching component for LNA output0603 printed inductor Toko LL1608-FS series
C40.75pFseries-C matching component for LNA output0402 ceramic capacitor Murata GJ61555C1HR75CB01B

在替换评估板上的匹配元件后,在室温下重新测试关键的性能指标-表2提供了重新调谐MAX2653后的测试结果。这些值是以评估板SMA连接器为参考测量得到的,为获得输出匹配电路网络输出处测量值,假设每个输出和输入各0.2dB损耗,在这种情况下,电路噪声系数约为1.57dB,增益约为19.2dB等。表3提供了各个频率上的增益值和噪声系数。

表2. MAX2653 GPS性能总结。结果为评估板SMA连接器为参考测试值。
ParameterSymbolConditionsTest ResultUnit
Supply CurrentICCHigh Gain ModeV(CC) = 2.7V5.61mA
V(CC) = 3.0V5.62
Low Gain ModeV(CC) = 2.7V2.23
V(CC) = 3.0V2.24
GainGHigh Gain ModeV(CC) = 2.7V19.0mA
V(CC) = 3.0V19.0
Low Gain ModeV(CC) = 2.7V-2.3
V(CC) = 3.0V-2.2
NFNFHigh Gain ModeV(CC) = 2.7V1.77dB
V(CC) = 3.0V1.79
Low Gain ModeV(CC) = 2.7V6.36
V(CC) = 3.0V6.37
Input 3rd-order InterceptIIP3High Gain ModeV(CC) = 2.7V-5.2dBm
V(CC) = 3.0V-4.9
Low Gain ModeV(CC) = 2.7V+0.2
V(CC) = 3.0V+0.2
Reverse Isolation|S12|High Gain ModeV(CC) = 2.7V-33.8dB
V(CC) = 3.0V-33.6
Low Gain ModeV(CC) = 2.7V-22.2
V(CC) = 3.0V-22.3
Input Return Loss|S11|High Gain ModeV(CC) = 2.7V-7.7dB
V(CC) = 3.0V-7.7
Low Gain ModeV(CC) = 2.7V-10.9
V(CC)=3.0V-11.0
Output Return Loss|S22|High Gain ModeV(CC) = 2.7V-12.6dB
V(CC)=3.0V-12.5
Low Gain ModeV(CC) = 2.7V-8.1
V(CC) = 3.0V-8.2
表3. MAX2653 GPS各个频率点上增益和噪声系数性能。结果为评估板SMA连接器为参考测试值。
FrequencyHigh-GainLow-Gain
V(CC) = 2.7VV(CC) = 3.0VV(CC) = 2.7VV(CC) = 3.0V
Gain (dB)NF (dB)Gain (dB)NF (dB)Gain (dB)NF (dB)Gain (dB)NF (dB)
140015.41.7115.31.69-5.46.36-5.56.32
145018.41.7418.41.74-2.97.18-2.97.40
150018.61.7518.51.77-2.66.45-2.66.59
155018.61.7818.61.75-2.95.70-2.75.51
157519.01.7719.01.79-2.36.36-2.26.37
165018.71.8618.71.82-2.26.67-2.36.66
170017.31.8417.41.87-3.55.64-3.55.56
175016.31.8816.31.92-4.36.26-4.16.21

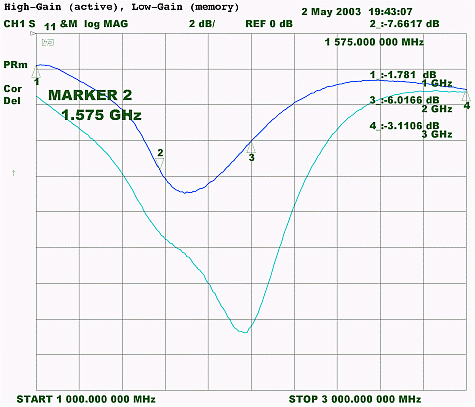

图3. MAX2653 GPS性能。高增益(当前活动曲线)和低增益下(已存储的曲线)的输入回波损耗(S11)


图4. MAX2653 GPS性能。高增益(当前活动曲线)和低增益下(已存储的曲线)的前向增益(S21)

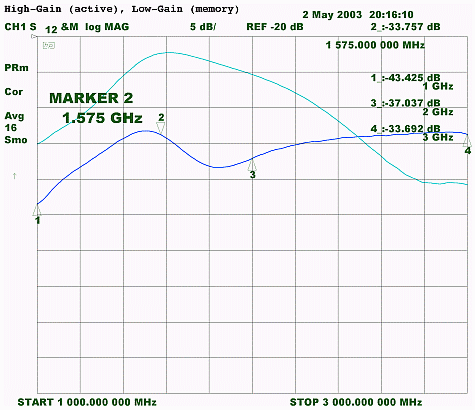

图5. MAX2653 GPS性能。高增益(当前活动曲线)和低增益下(已存储的曲线)的反向隔离(S12)

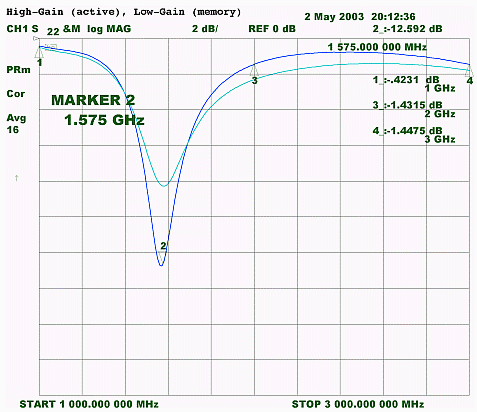

图6. MAX2653 GPS性能。高增益(当前活动曲线)和低增益下(已存储的曲线)的输出回波损耗(S22)
