如何将帧器与线接口单元(LIU)解耦？

来源：analog 发布时间：2023-07-28

摘要： 本应用说明展示了如何将线接口单元(LIU)从帧器中解耦，以操纵输出比特流。

本应用说明介绍了如何将帧器与线接口单元(LIU)解耦，以便用户可以将LIU/帧器连接到双极或NRZ模式设备。

本应用说明适用于以下单片收发器:(T1) DS21352、DS21552、DS21Q352和DS21Q552;(E1) DS21354、DS21554、DS21Q354、DS21Q554;以及(组合)DS2155、DS2156、DS21Q55和DS21Q56。

线路接口单元(LIU)可以与帧/格式化器完全分离，与光学、HDSL或其他具有NRZ接口的设备进行接口。然后它可以用来破坏数据，插入帧错误，或插入CRC错误等。

帧/格式化器可以生成/检测双极或NRZ数据格式(由ODF位决定)。表1显示了输出数据格式的寄存器设置。图1和图2显示了如何将帧/格式化器连接到具有双极或NRZ数据模式的设备。

当LIU接收端与具有NRZ数据格式的设备接口时，必须添加or门将双极数据格式转换为NRZ。这两个数据模式应用程序参见图3和图4。

DS2155/56提供一个软件控制位，当LIUC引脚硬连线高时，分离或连接LIU/帧。如果LIUC引脚连接低，则LIUC位没有作用(表2)。

DS2155/56 / Q55 / Q56
LBCR:环回控制寄存器(地址= 4A Hex)
--	--	--	LIUC	法学学士	RLB	拉钮	FLB	函数
X	X	X	0	X	X	X	0	LIUC控制

图1所示、帧连接到双极模式设备

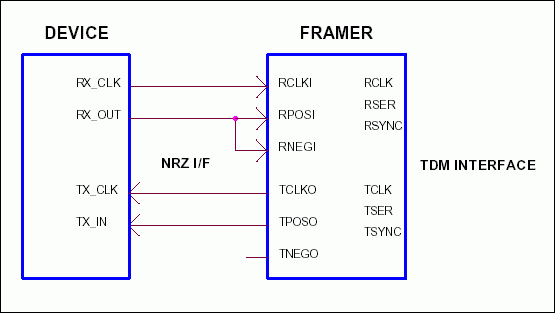

图2、帧连接到NRZ模式设备

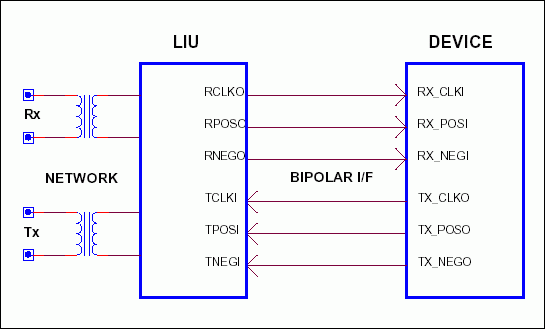

图3、LIU连接到双极器件

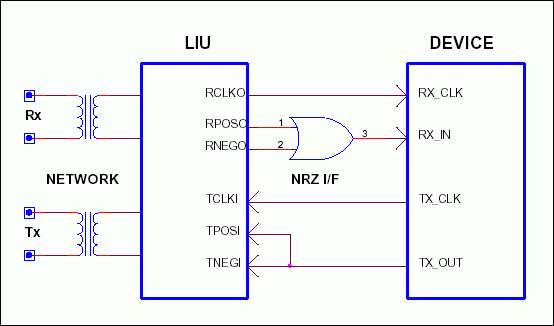

图4、连接到NRZ模式设备
