简介

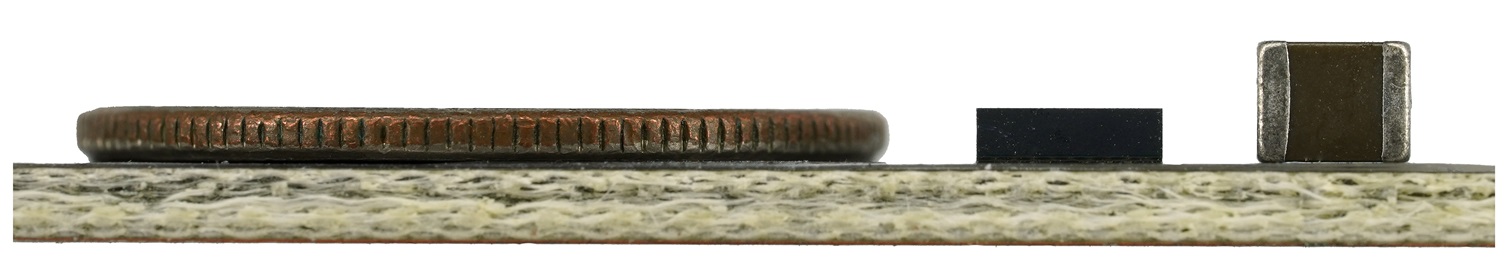

LTM4691是一款高效率、双路输出降压型µModule 降压稳压器，能够通过2.25 V至3.6 V输入电压为每通道提供2 A连续输出电流。此开关模式电源采用3 mm × 4 mm × 1.18 mm小型LGA封装。这个小型封装中包含开关控制器、功率FET、电感和所有支持元件。每个输出可通过电阻独立设置的可编程电压范围为0.5 V至2.5 V。

LTM4691的每路输出可提供2 A电流，并且只有几个小电容和电阻。µModule稳压器包括内部反馈环路补偿，可减小额外元件的数量和尺寸。开关频率默认为2 MHz，没有任何外部元件或输入，但可以同步到1 MHz至3 MHz外部时钟。为尽可能提高反馈环路的性能，只需添加几个小外部电容就可完成内部补偿的环路——从而产生足够的稳定裕量和出色的瞬态响应性能。其他特性包括PGOOD信号、输出过压保护、过热保护、精密运行阈值和输出短路保护。

使用全陶瓷电容的小型解决方案

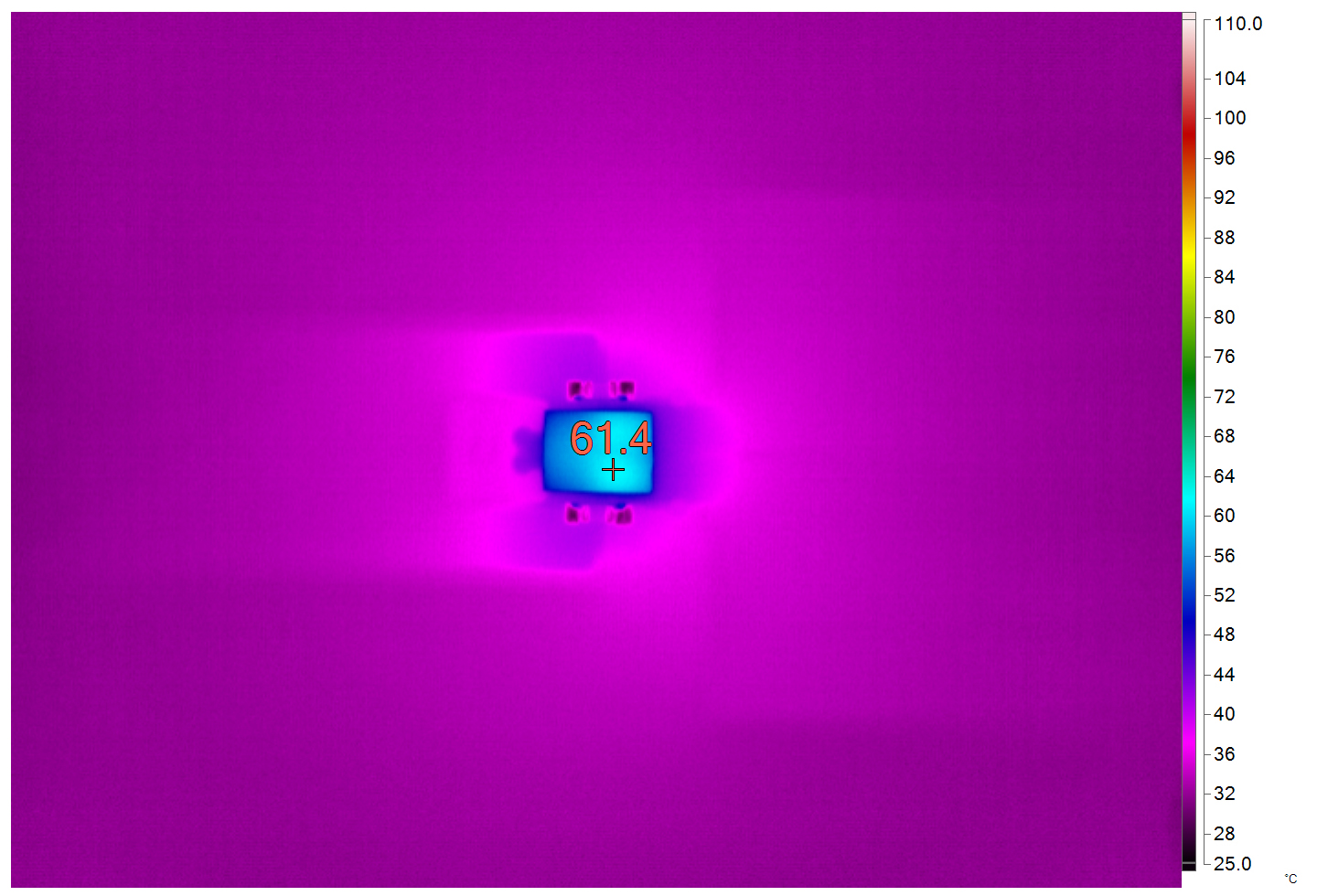

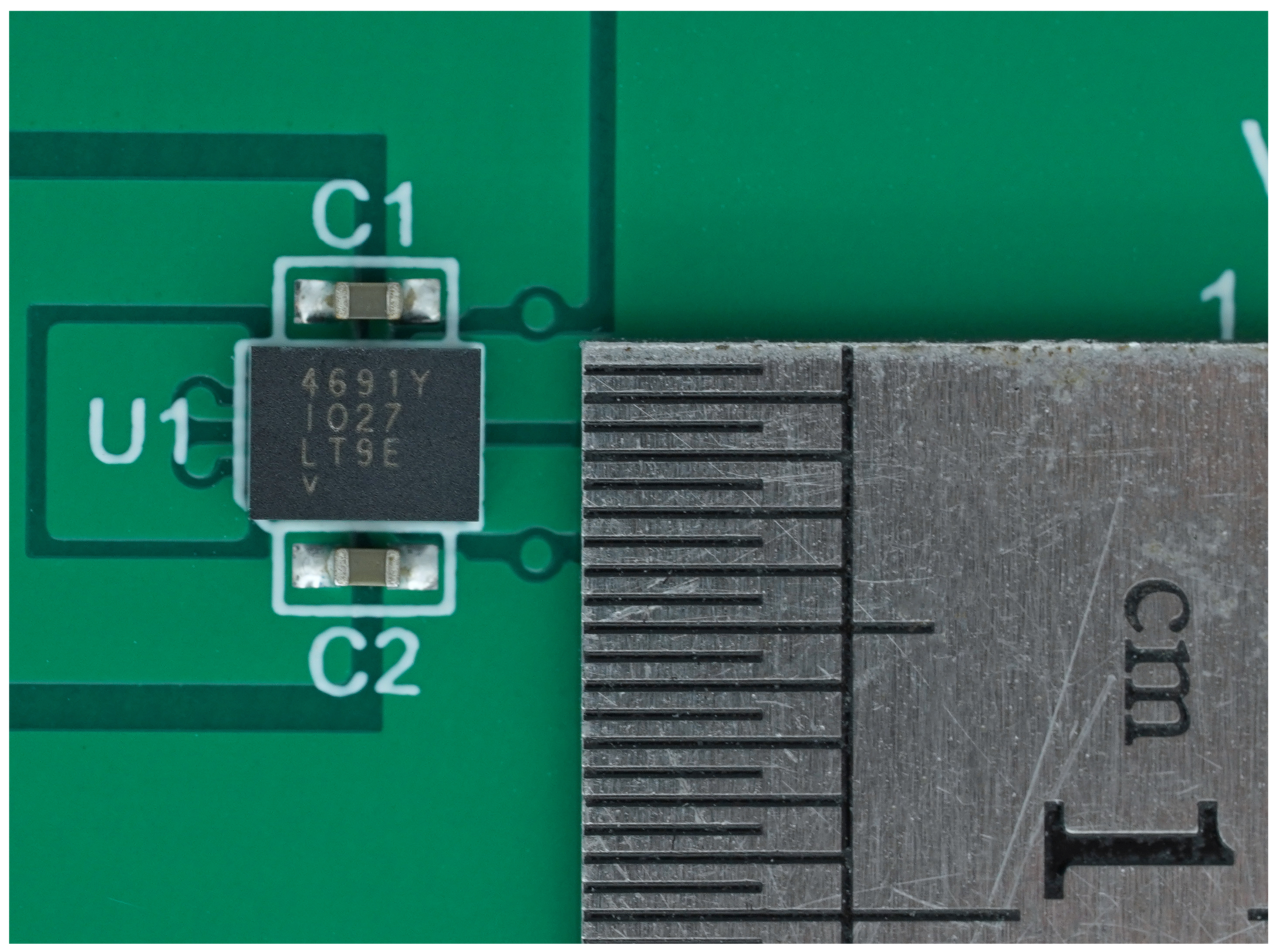

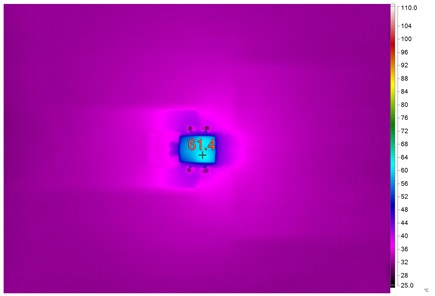

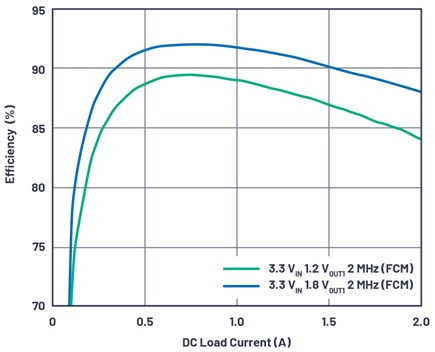

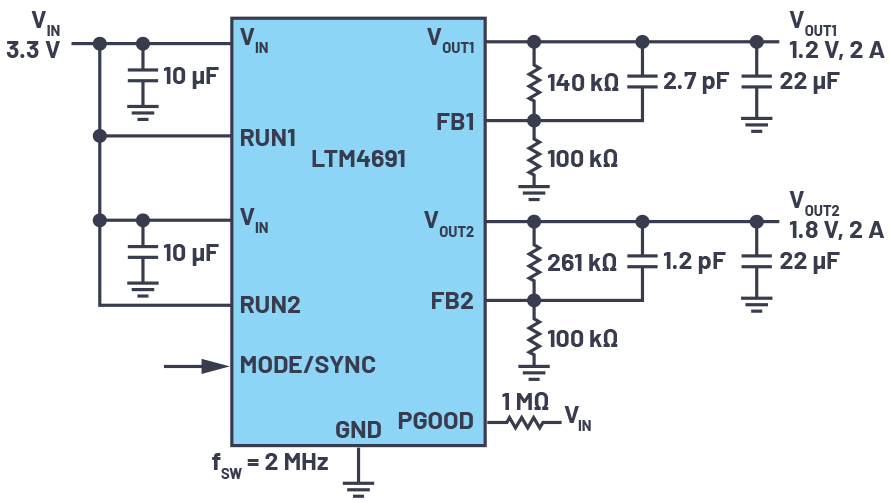

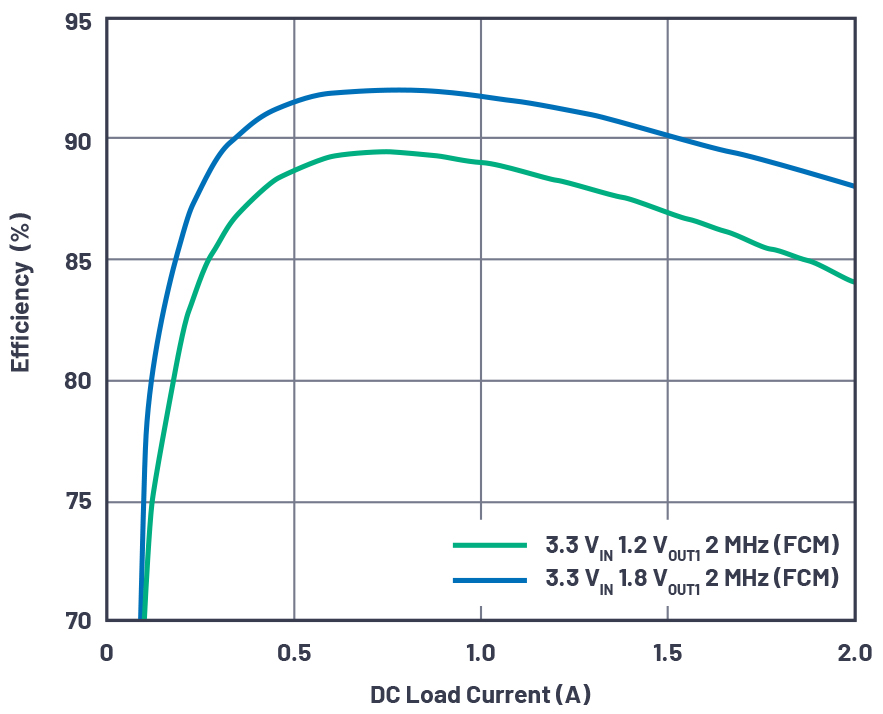

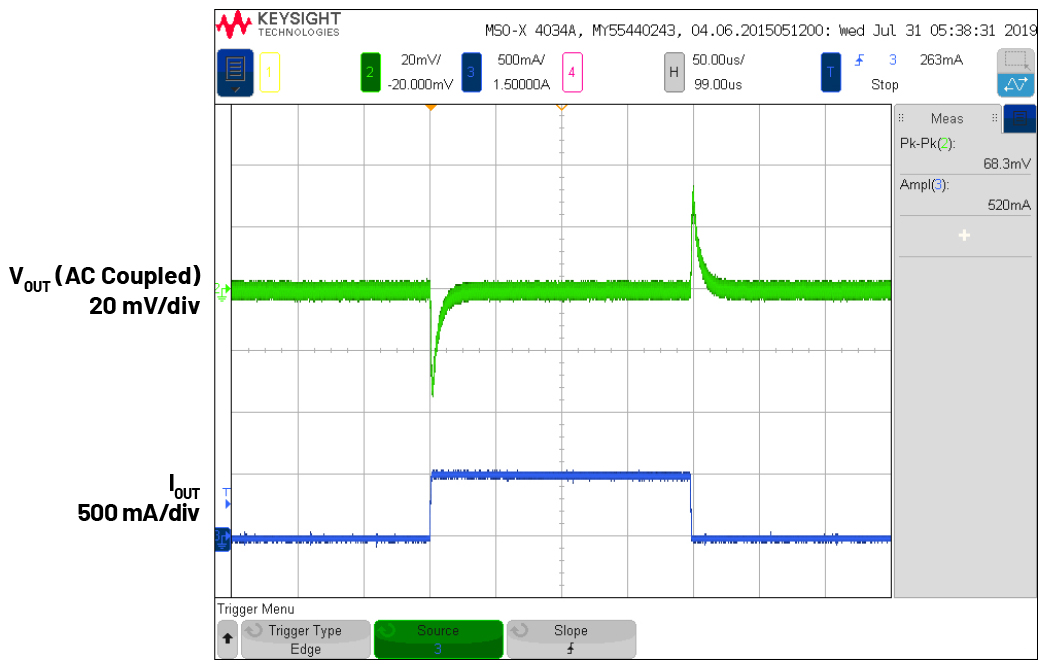

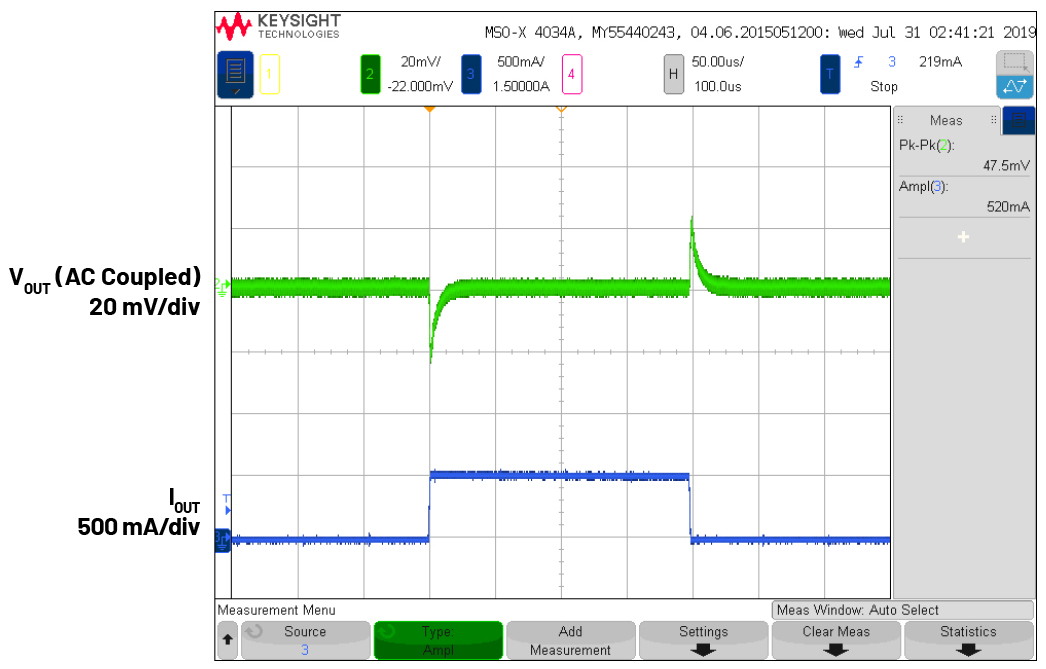

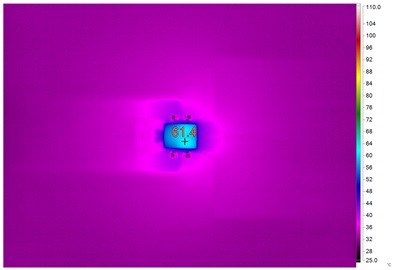

图3显示紧凑型、全陶瓷电容解决方案的原理图，它充分利用了LTM4691的内部电路。图2显示微型解决方案的照片。图4、图5、图6和图7显示  DC2910A  演示板的热性能、效率和负载阶跃性能。

结论

LTM4691外形小巧紧凑，适合紧密空间。可以说对于紧凑型设计同样重要：LTM4691的热性能和效率很高，可尽量减少对笨重热缓解元件的需求。同样，为适应微型封装，并没有牺牲瞬态响应性能和输出稳定性。
