介绍

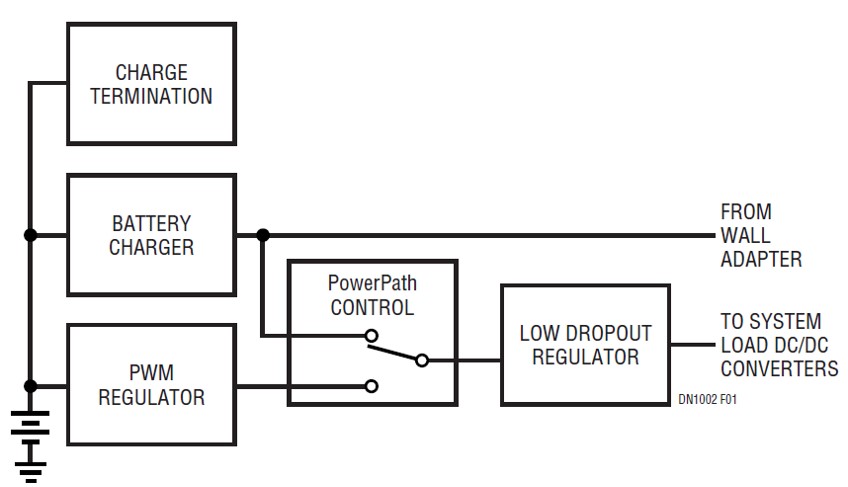

到目前为止，便携式设备或带有备用电池的系统中的电源管理需要混合主要组件来实现电池充电和产生系统供电电压的基本功能。一个典型的解决方案需要至少一个充电器IC为电池充电，另一个IC从不断变化的电池电压、PowerPath 控制和一个低差调节器提供一个可调节的系统总线电压(图1)。

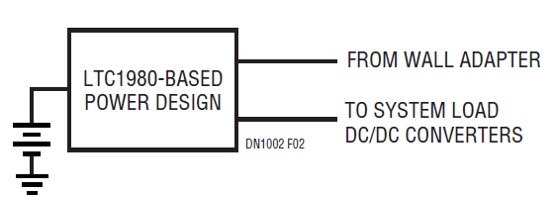

在这些不断缩小的便携式产品中，空间是非常宝贵的，因此必须缩小电源电路。LTC1980通过将这些功能模块组合到单个IC中来解决空间问题，从而大大降低了便携式电源系统的复杂性(图2)。

LTC1980如何减小尺寸和成本

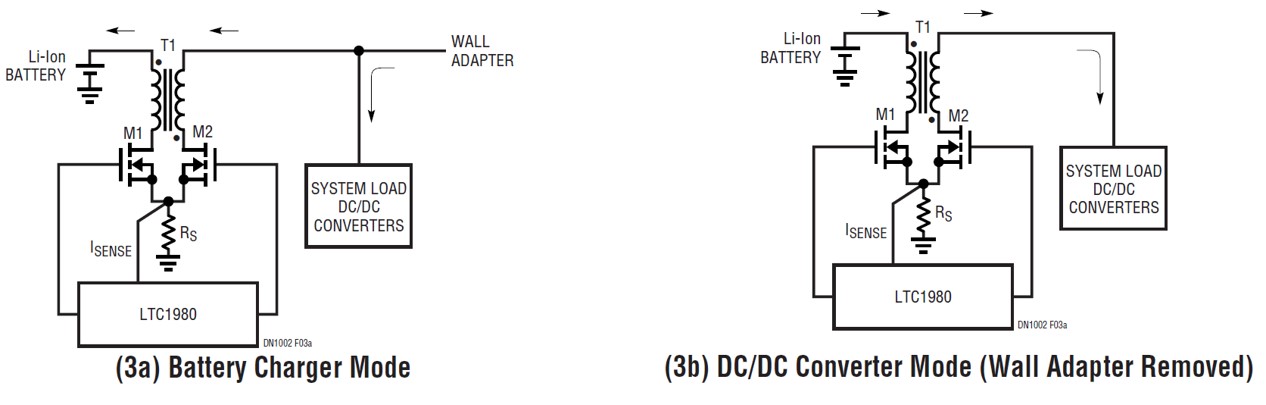

LTC1980通过独特的双向脉宽调制器设计来管理电池充电和调节系统母线电压的产生(图3)。

当墙壁适配器存在时，电源直接传递到系统负载DC/DC转换器和由M1, M2, T1和LTC1980组成的脉冲宽度调制电池充电器。有了墙上的适配器，电源就会流入电池。拆下壁式适配器后，功率从电池中反向流动，并通过由相同功率元件组成的DC/DC转换器进行调节。通过这种方式，单个双向电源取代了两个传统的脉宽调制电源，从而节省了大量的零件。不需要额外的电源路由/管理，进一步减少了由额外电路引起的零件数量和功率损耗。

4.1V/1A锂离子电池充电器和3.3V DC/DC转换器

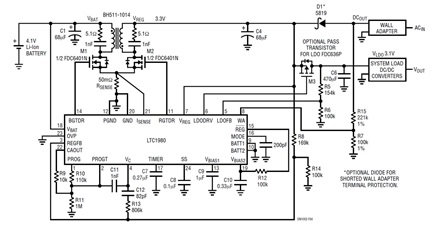

图4为4.1V/1A锂离子电池充电器和3.3V DC/DC转换器。LTC1980包括一个完整的PWM调节器控制器，PowerPath管理功能和充电终止(包括预修剪4.1V, 4.2V, 8.2V和8.4V浮压，欠压和过压保护，涓流充电电池调理和充电终止时序)。其他电池化学成分可能是外部编程的。

此设计兼容稳压和非稳压墙壁适配器(最小输出电压4.1V)。对于电压较高的壁挂式适配器，可调整R15，提高壁挂式适配器检测阈值。D1是可选的，可以防止意外的墙壁适配器连接器短路，这是一些使用外露连接的充电支架的产品的问题。

高效率使产品冷却运行，延长运行时间

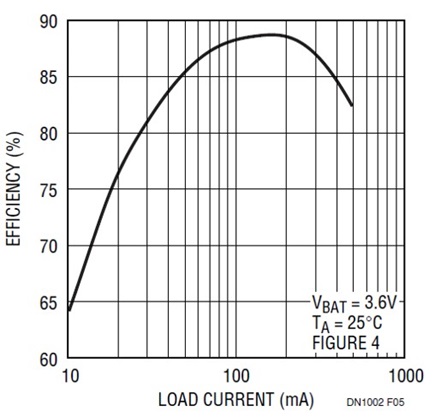

除去可选的低差稳压器，峰值DC/DC变换器效率超过88%(见图5)。此外，LTC1980采用脉宽调制充电。与线性充电器相比，有更少的功耗保持较低的工作温度。

结论

LTC1980通过将DC/DC转换器和电池充电器电路集成到单个IC中，有助于减少便携式产品的尺寸，复杂性和降低成本。它还提供高效率，延长电池运行时间并降低电池充电时的功耗
