介绍

LT8609、LT8609A、LT8609B和LT8609S是同步单片降压稳压器，具有宽3 V至42 V输入范围。该器件系列针对要求低EMI、高效率和小尺寸解决方案的应用进行了优化，适用于要求苛刻的汽车、工业、计算和通信应用。本系列所有稳压器具有相同的2 A连续，3 A瞬态(<1秒)负载电流能力。表1总结了它们的特点。

LT8609、LT8609A和LT8609S具有2.5µA的超低静态电流，这对于电池供电系统非常重要。凭借集成的顶部和底部n沟道mosfet，稳压器表现出令人印象深刻的轻负载效率。LT8609B仅工作在脉冲跳变模式下，具有比其他器件更高的静态电流，并且在轻负载工作时提供更低的纹波。

所有这些设备都可以通过CISPR 25 5级电磁干扰法规，这是汽车设备最严格的电磁干扰标准。此外，LT8609, LT8609A和LT8609S具有扩频频率操作以降低EMI峰值。LT8609S显示了该系列中最令人印象深刻的EMI性能，基于其专有的Silent Switcher 2技术，如下所述。

5.5 V至42v输入，低电磁干扰，高效率5v, 2a电源

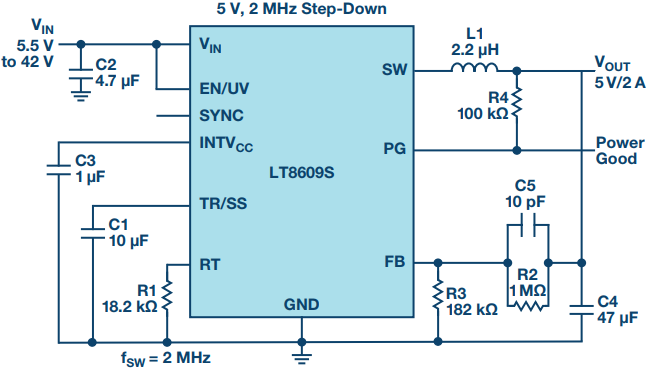

5.5 V ~ 42v输入到5v / 2a输出的电源如图1所示。该解决方案采用16引线LT8609S稳压器，开关频率为2 MHz。完整的解决方案只需要几个元件，包括电感L1和几个无源元件。图2显示，该解决方案可以达到92.9%的峰值效率。

突发模式操作，提高轻负载效率

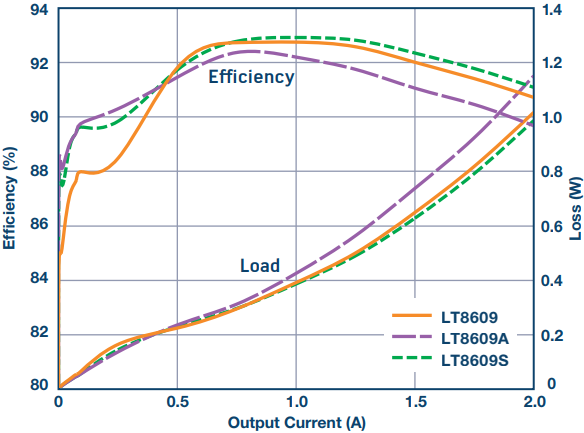

在轻载运行和空载待机模式下，高效率和低空闲电流对电池供电的应用至关重要。LT8609、LT8609A和LT8609S在突发模式 下具有低2.5µa的静态电流。在轻载和空载情况下，开关频率逐渐降低，大大降低了功率损耗，同时保持了较低的输出电压纹波。图2显示，在最小负载下，轻载效率保持在85%以上，而功率损耗接近于零。

高开关频率，超低电磁干扰，提高热性能

EMI合规性在许多环境中都是一个问题，包括汽车系统。凭借集成的mosfet，先进的工艺技术和高达2.2 MHz的工作，该系列中的所有器件都可以实现小的解决方案尺寸，同时满足最严格的EMI标准。扩频频率操作可以降低EMI峰值，但LT8609B除外。此外，LT8609S集成了静音切换器2技术。Silent Switcher 2器件具有集成的热环路和暖环路帽，使EMI性能不受板布局和板层数的影响。层数较少的电路板可以在不牺牲电磁干扰和热性能的情况下降低制造成本。

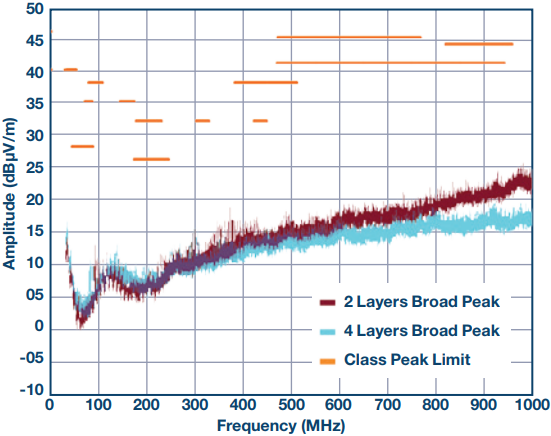

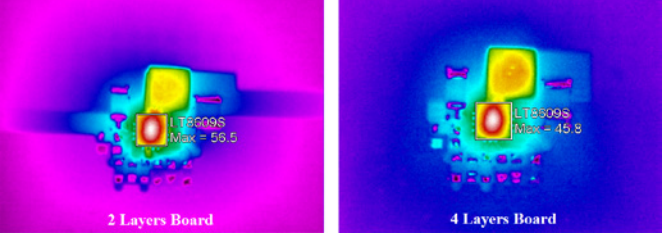

图2显示LT8609S具有该器件系列中最佳的峰值和满载效率。图3和图4显示了图1解决方案在2层和4层板上的CISPR 25 EMI和热性能比较。

结论

LT8609系列器件易于使用集成功率mosfet和内置补偿电路的单片降压稳压器。它们针对宽输入电压范围和低EMI噪声要求的应用进行了优化。低，2.5µA静态电流和突发模式操作使其成为优秀的电池供电降压转换器解决方案。200 kHz至2.2 MHz的开关频率范围使其适用于大多数低功率到微功率应用。集成的mosfet和高达2.2 MHz的开关频率能力最大限度地减少了解决方案的尺寸。CISPR 25扫描结果显示优秀的额定EMI性能，符合最严格的EMI标准。LT8609S中的Silent Switcher 2技术使其性能不受布局和层变化的影响，从而大大降低了开发和制造成本。
