Analog Devices / Maxim集成MAX1800x评估套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-10

摘要： 预装MAX18000AWT+(纳米功率)或MAX18002AWT+(超声波)升压转换器。

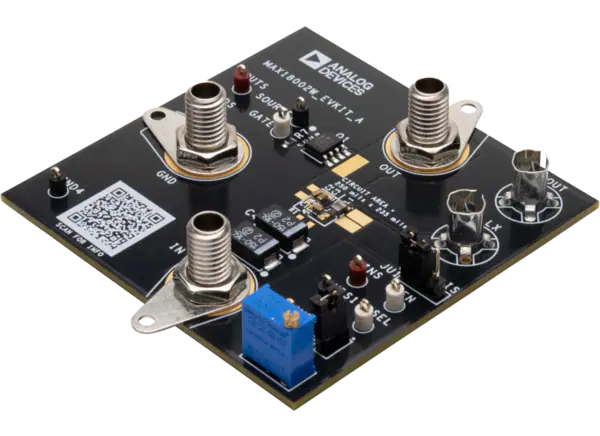

Analog Devices公司MAX1800x评估套件具有预装的MAX18000AWT+(纳米功率版本)或MAX18002AWT+(超声波变体)升压转换器。完全组装和测试的印刷电路板(PCB)的输入电压范围为1.8V至5.5V，开关电流限制为3.6A，输出电压在2.5V至5.5V之间可调。这些Analog Devices Inc.的评估板具有测试点和跳线，用于测试设备功能。关键节点(OUT和LX)上的探测孔提供精确的测量。

特性

预装MAX18000AWT+或MAX18002AWT+
输入电压范围1.8V至5.5V
INS, out和GNDS的测试点

输出电压在2.5V至5.5V之间可调(100mV步进)
在LX和OUT检测插座
完全组装和测试

必需的设备

可调直流电源
4倍数字万用表
电子负载

组件

MAX18000WEVKIT #-具有预先安装的MAX18000AWT+ nanoPower升压转换器，具有512nA静态电流。在低负载下以低功耗模式运行，以确保在所有负载条件下的高效率。对于此版本，V(OUT) - V(IN)大于0.2V(始终处于升压模式)。
MAX18002WEVKIT #-预装MAX18002AWT+超声波升压转换器，在低负载下以超声波模式(FSW大于22kHz)工作，以远离声学可听噪声干扰。
