Analog Devices / Maxim集成MAX9838x数字输入d类放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-10

摘要： 在一个小的2.93mm2, 16引脚的WLP封装集成了IV反馈和停电保护。

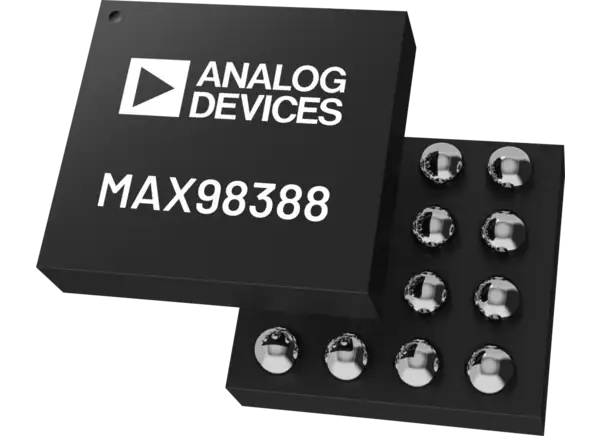

Analog Devices公司MAX9838x数字输入d类放大器采用2.93mm(2)， 16引脚WLP (0.4mm间距)小封装，集成了IV反馈和限电保护。这些放大器具有2.3V至10V的宽电源电压范围，可将ab级音频性能与延长单芯、双芯和外部调节/增强便携式应用中电池寿命所需的效率相结合。MAX98388针对高达5.5V的应用(单电池)进行了优化，而MAX98389针对5V至10V的情况(双电池)进行了优化。

通过精密输出电流检测通道和输出电压反馈通道收集的数据在音频数据输出端传输。这种传输使音频增强、低音增强、扬声器保护和触觉功能等算法能够在主机音频DSP上运行。主动发射限制(AEL)和边缘速率限制电路与扩频调制(SSM)方案相结合
减少电磁干扰，消除输出滤波的需要。可编程阈值回放通道ALC为便携式系统中的电池提供了断电保护，并提供了强大的热/过流保护，以防止设备损坏。

ADI MAX9838x数字输入d类放大器提供一个PCM接口，用于音频回放和IV反馈数据。然后将PCM接口与用于设备控制/状态回读的标准I(2)C接口配对。PCM接口还支持I(2)S、左对齐和TDM定时等音频数据格式。独特的时钟结构消除了外部高频参考时钟的需要。除了减小器件尺寸和引脚数外，消除该时钟还可以节省接口功率，同时降低高速开关和潜在板耦合问题带来的EMI风险。

特性

宽2.3V至10V放大器供电范围，支持单芯和双芯情况
高性能d类放大器

高达111dB动态范围(a加权)
10μV(RMS)输出噪声(单电池模式)
14.5μV(RMS)输出噪声(双电池模式)

高输出功率(THD+N≤1%)

1.32W into 4欧姆 (V(PVDD) = 3.7V)
2.4W入4欧姆 (V(PVDD) = 5V)
5.15W into 4欧姆 (V(PVDD) = 7.4V)
9.1W入4欧姆 (V(PVDD) = 10V)

高放大器效率(仅播放功率)

在0.1W下76%进入4欧姆 (V(PVDD) = 5V)
85.5%在1W下进入4欧姆 (V(PVDD) = 5V)
90%在1W下进入8欧姆 (V(PVDD) = 5V)

峰值THD+N在1kHz时优于-83dB
-40℃~ +85℃工作温度范围

低总静态功率

9.3mW (V(PVDD) = 3.7V, IV反馈关闭)
13.9mW (V(PVDD) = 3.7V, IV反馈使能)
16.1mW (V(PVDD) = 5V，使能IV反馈)
22.5mW (V(PVDD) = 7.4V, IV反馈使能)

软件关机功率低于5µW
1ms导通时间(fS = 48kHz，关闭斜坡)
五采样回放延迟(f(S)小于50kHz, f(IN) = 1kHz)
不需要外部参考时钟
回放采样率从8kHz到96kHz
调整d类开关频率，用于电磁干扰规划
广泛的点击和弹出减少电路
可编程ALC断电保护
强大的短路和热保护
提供2.93毫米(2)，16引脚WLP(0.4毫米间距)节省空间的封装

应用程序

AR / VR这套
LRA触觉驱动
智能手表和物联网设备

游戏设备
笔记本和平板电脑
