Analog Devices / Maxim集成MAXM17572喜马拉雅uSLIC降压电源模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-10

摘要： 低轮廓，uSLIC封装高效，同步喜马拉雅降压DC-DC电源模块。

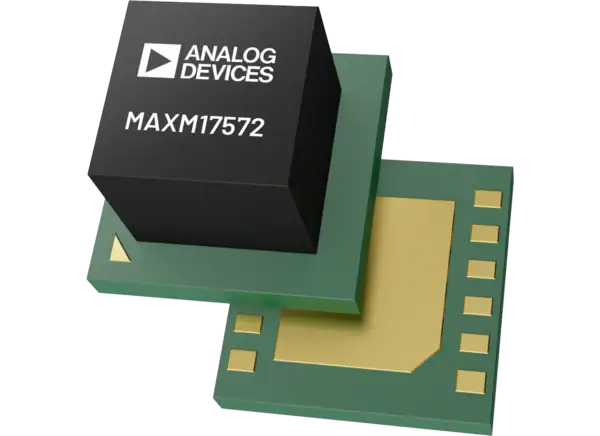

Analog Devices公司MAXM17572喜玛拉雅uSLIC降压电源模块是一款高效、同步的喜玛拉雅降压DC-DC电源模块。该电源模块具有集成控制器、mosfet、补偿元件和电感(工作在宽输入电压范围内)。低轮廓，紧凑，12引脚3.5mm(2) x 2.3mm uSLIC封装模块工作在4.5V至60V输入和提供高达1A输出电流在0.9V至12V可编程输出电压范围。

MAXM17572采用峰值电流模式控制架构，提供可编程开关频率、RESET输出电压监测、可调输入欠压锁定和可编程软启动。该模块还具有打嗝模式过载保护和热关闭功能。ADI MAXM17572显著降低了设计复杂性和制造风险，同时提供真正的“即插即用”电源解决方案，缩短了上市时间。

特性

易于使用

宽4.5V至60V输入范围
可调0.9V至12V输出
±1.2%反馈精度
输出电流达1A
内部控制回路补偿
全陶瓷电容器

健壮的操作

过热保护
打嗝过流保护

温度范围

-40°C至+125°C工业环境工作
-40°C至+150°C交界处

灵活的设计

PWM工作方式
可调频率与外部频率同步(400kHz至2.2MHz)
可编程软启动
开漏电源输出良好(RESET引脚)
可编程的EN/UVLO阈值
辅助引导电源(EXTV(CC))提高效率

符合CISPR32 (EN55032) B类传导和辐射发射

应用程序

工业电源
分布式供电调节
FPGA和DSP负载点稳压器

基站负载点调节器
暖通空调和建筑控制
