摘要: 针对可穿戴和物联网应用中的单电池化学物质进行了优化的nanoPower IC。
Analog Devices公司MAX77837开关电流降压转换器是一款针对可穿戴和物联网(IoT)应用中的单电池化学特性进行优化的纳米功率IC。MAX77837工作在1.8V至5.5V之间的输入电源上,通过连接到两个硬件控制引脚的电阻设置输出电压(1.8V至5.2V)。连续传导模式(CCM)、跳过模式和低功耗模式确保了在宽负载电流范围内的高效率。超低的430nA静态电流(典型)和10nA的关机电流(典型)使buck-boost转换器非常适合需要长待机时间的电池供电应用。

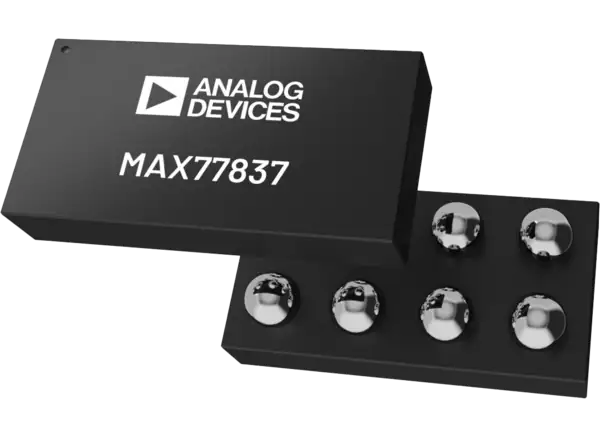

MAX77837提供1.84mm x 1.03mm 8凸点晶圆级封装(WLP),凸点间距为0.4mm或2.5mm x 2.0mm 8引脚倒装芯片QFN封装(FC2QFN),并提供两个独特的硬件控制引脚SEL1和SEL2。连接在SEL1的电阻(R(SEL1))选择1.8V至5.2V之间的两个输出电压OUT1和OUT2的预定义组合。连接在SEL2的电阻(R(SEL2))允许1050mA和400mA两种不同的开关电流限制配置,以优化外部组件尺寸,启用或禁用动态电压缩放(DVS)功能,并在硬短事件期间选择hiccup或锁存模式。R(SEL2)也将启动电压配置为OUT1或OUT2,并且DVS功能可以根据需要在不下电的情况下将输出电压从低V(OUT)切换到高V(OUT)。
输入电压范围1.8V至5.5V
输出电压1.8V ~ 5.2V组合
峰值效率95% (5.5V(IN), 3.8V(OUT))
430nA典型静态电流
10nA关断电流
RSEL配置
OUT1和OUT2
1.05A或0.4A开关限流
DVS功能开启或关闭
打嗝或闭锁模式
保护
输入欠压闭锁(UVLO)
过流保护(OCP)
热关机
包选项
1.84mm x 1.03mm, 8凹凸WLP
2.5mm x 2.0mm, 8引脚FC2QFN
LPWAN SoC配套电源解决方案
物联网和可穿戴应用
资产追踪器
智能电表
