摘要： 一种延长USB3 Type-C电缆长度的解决方案。

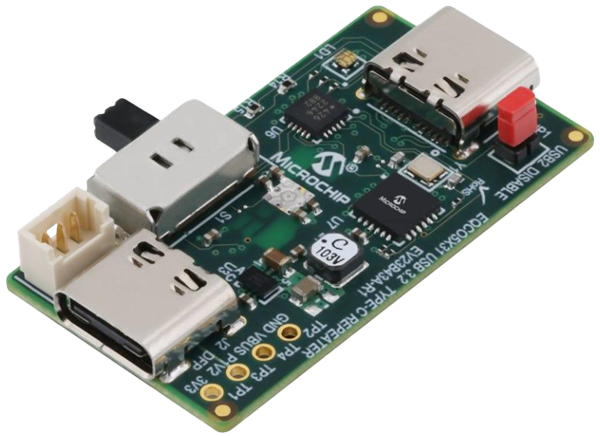

Microchip Technology EQCO5X31 USB Type-C 评估板是延长USB3 Type-C电缆长度的解决方案。Microchip Technology的EQCO5X31板采用EV40G35A型c型扩展器，专为主机和设备端设计。该板还使用EV23B43A型c中继器，方便两根电缆的耦合和扩展。这些板重新定义了USB连接的可能性。

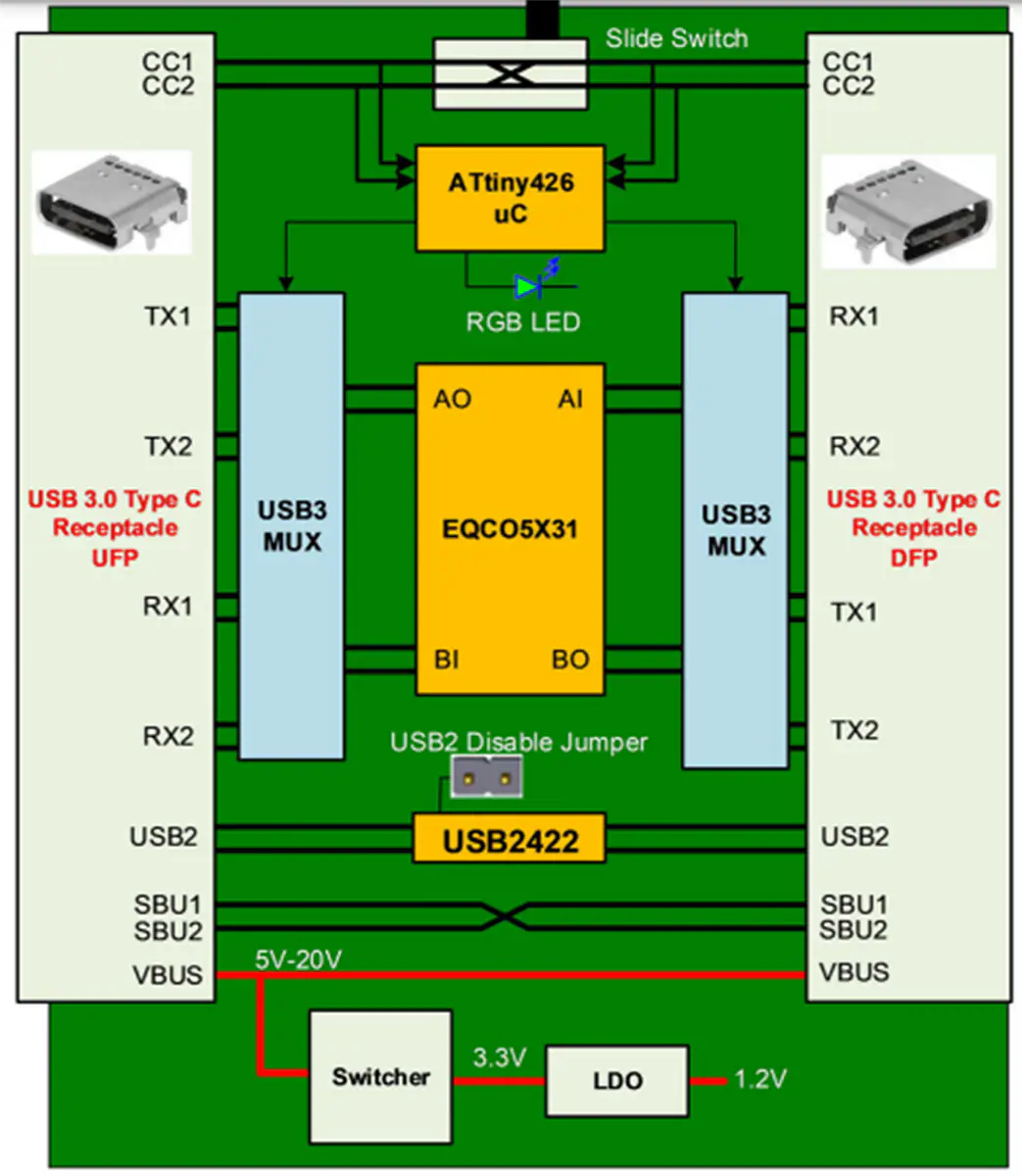

2个USB接口，一个Type-C插头(J2)，一个Type-C插座(J1)
插头直接插入主机/设备侧插座
插座将接受USB Type-C电缆
USB3信令信号通过EQCO5X31，其中信号被重新时钟和重新驱动
USB2信号通过板间连接器被动连接
电路板上的两个EQCO5X31部件可处理USB Type-C电缆和连接器规范支持的两个通道
电源来自插头连接器的VBUS线路
USB Type-C CC线通过板间连接器被动连接
USB Type-C SBU线通过板上连接器之间被动连接
