摘要： 专为无线基础设施应用程序，需要高性能的小占用空间。

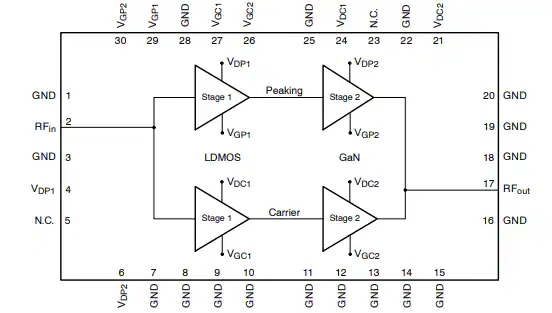

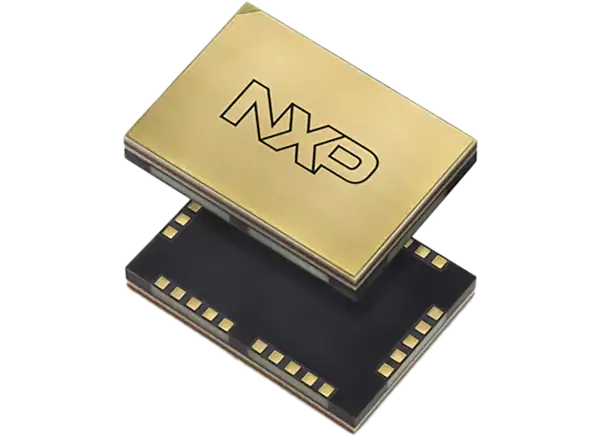

NXP Semiconductors A5M34TG140-TC Airfast功率放大器模块专为无线基础设施应用而设计，该应用要求在较小的占地面积内实现高性能。这款完全集成的Doherty放大器模块采用两级模块解决方案，包括一个LDMOS集成电路作为驱动器和一个GaN末级放大器。A5M34TG140-TC放大器模块降低了内存效应，提高了线性化误差矢量幅度。该功率放大器模块具有3300MHz至3670MHz载波中心频率范围，225°C最大通道温度，31dB增益和10.7W平均功率输出。A5M34TG140-TC放大器模块是大规模MIMO系统，户外小型蜂窝和低功率远程无线电头应用的理想选择。
两级模块解决方案，包括一个LDMOS集成电路作为驱动器和一个GaN末级放大器
专为低复杂度的数字线性化系统
热路径与电/焊料连接路径分离，以增强散热
完全匹配(50欧姆输入/输出，直流阻塞)
先进的高性能封装Doherty
减少内存效应，提高线性化误差矢量幅度
14mm × 10mm尺寸
3310MHz载波中心频率:
31.2 db的增益
-30.7 dbc ACPR
42.1%, PAE股权
3500MHz载波中心频率:
31个分贝增益
-30.8 dbc ACPR
46%, PAE股权
3660MHz载波中心频率:
30.7 db的增益
-31.4 dbc ACPR
48%, PAE股权
125°C外壳工作温度
工作电压范围:
4.75V(DC) ~ 5.25V(DC) (V(DD1))
38V(DC) ~ 55V(DC) (V(DD2))
最高通道温度225°C
平均输出功率10.7W
28dBm峰值输入功率
大规模MIMO系统
室外小牢房
低功率遥控无线电头
