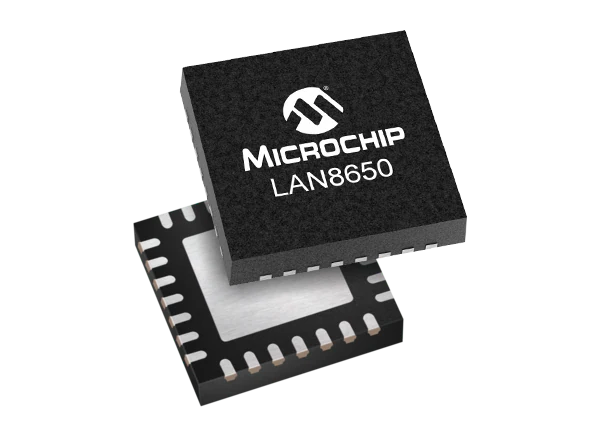

LAN865x单对以太网交换机的介绍、特性、及应用

来源：HQBUY 发布时间：2023-09-01

摘要： Microchip Technology LAN865x工业级单对以太网交换机结合了媒体访问控制器(MAC)和以太网PHY。

Microchip Technology LAN865x工业级单对以太网交换机结合了媒体访问控制器(MAC)和以太网PHY。这种组合使得低成本的微控制器(包括那些没有板载MAC的微控制器)能够访问10BASE-T1S网络。LAN865x的通用标准串行外设接口(SPI)允许与几乎任何微控制器接口来传输以太网数据包，并且LAN865x的控制/状态命令通过单个串行接口执行。SPI只需要4个引脚，比MII或RMII引脚更少，从而实现更直接的硬件接口。

根据OPEN Alliance 10BASE-T1x MAC-PHY串行接口规范，以太网数据包被分段并通过串行接口传输。串行接口协议可以在站控制器和LAN865x之间同时传输发送和接收数据包。数据包通常在被转发到工作站微控制器或网络之前存储在Microchip Technology LAN865x中。另外，对于需要减少延迟的应用程序，可以采用直通模式传输数据包。

特性

高性能10BASE-T1S单对以太网PHY

半双工点对点链路段长度至少为15m
半双工多点混合段，长度至少为25m，最多可达8个物理单元，降低了布线和交换机端口的成本
设计符合IEEE标准802.3 g -2019
在单对平衡导体上传输10Mbit/s

集成媒体访问控制器(MAC)

可选的帧过滤，限制进入的数据包

工业标准串行外设接口(SPI)

设计的开放联盟10BASE-T1x MAC-PHY串行接口规范，V1.1
时钟频率最高可达25MHz

物理层避免碰撞(PLCA)

通过避免物理层上的冲突，允许高带宽利用率
突发模式，适用于对延迟敏感的高包速率应用

载波感知多址/冲突检测(CSMA/CD)媒体访问控制

支持时间敏感组网，通过时间戳框架ingress和egress
EtherGREEN 能源效率

低功耗10BASE-T1S PHY操作
超低功耗休眠模式
唤醒由MDI活动或本地WAKE_IN触发
WAKE_OUT脉冲断言
INH输出使能/禁用ECU供应

过温、欠压保护
全面状态中断支持
增强的电磁兼容/电磁干扰(EMC/EMI)性能

低射频发射
抗注入电流和网络电缆短路接地或电池
一个简单，低成本的模拟前端

单3.3V电源，集成1.8V稳压器(LAN8651)
小占地32针(5mm x 5mm) VQFN封装可湿侧翼
-40°C至+125°C扩展温度范围

应用程序

传感器/执行器网络在高带宽下运行
音频网络提供多个流，如免提麦克风和扬声器

工业控制柜和机器控制
楼宇自动化

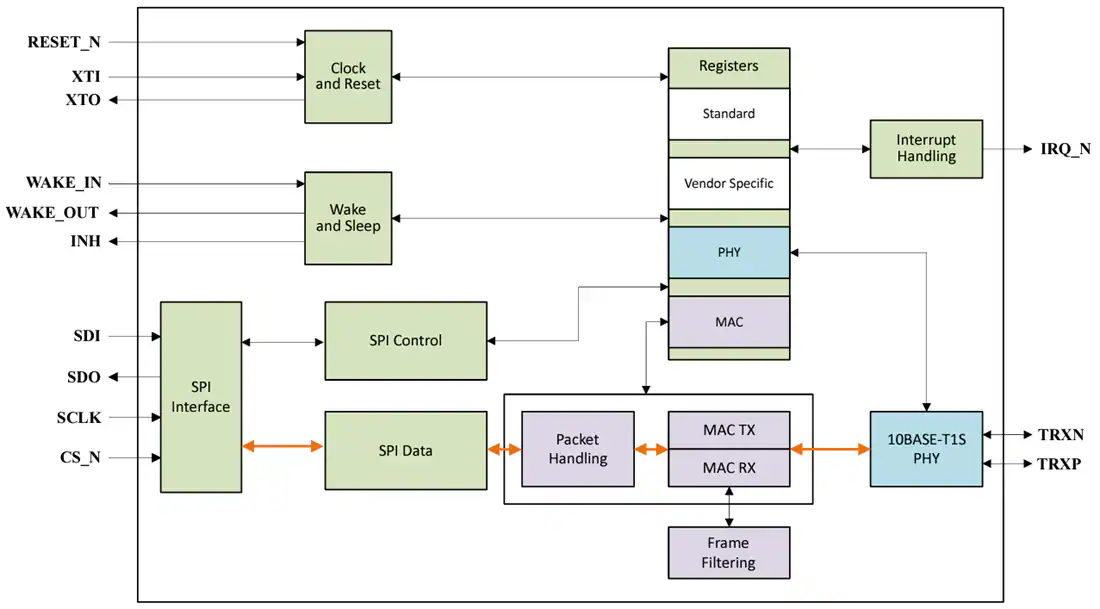

框图
