摘要: Allegro MicroSystems AHV85110隔离型GaNFET栅极驱动器是自供电的单通道隔离驱动器。
Allegro MicroSystems AHV85110隔离型GaNFET栅极驱动器是自供电的单通道隔离驱动器。这些栅极驱动器设计用于在多种应用和拓扑中驱动ganfet。AHV85110驱动器具有10.5V至13.2V的供电电压范围,8.4mm爬电距离,具有快速响应的使能引脚,以及2.8欧姆上拉和1欧姆下拉单独的驱动输出引脚。AHV85110栅极驱动器包括50ns传播延迟和峰值源/汇能力,可在高频设计中有效驱动GaN场效应管。这些栅极驱动器采用紧凑,低轮廓,表面安装10mm x 7.66mm x 2.41mm NH封装。AHV85110栅极驱动器是电动汽车充电器,OBC, AC-DC和DC-DC转换器,运输,机器人,微型逆变器,太阳能,工业和清洁能源的理想选择。

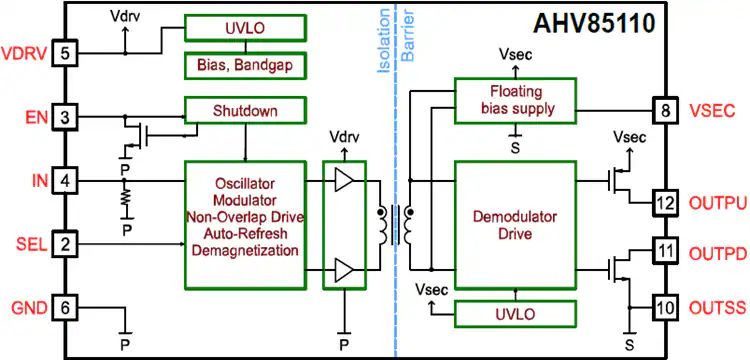

AHV85110栅极驱动器包括一个隔离输出偏置电源集成到驱动器中,消除了外部栅极驱动辅助偏置电源或高侧自举的需要。栅极驱动器具有快速传播延迟和高峰值源/汇能力,可在高频设计中有效驱动GaN场效应管。
变压器隔离栅
功率通流集成隔离偏置:
不需要高侧引导
不需要外部二次偏置
AEC-Q100二级资质
50 ns传播延迟
独立驱动输出引脚:
2.8欧姆引体向上
1欧姆下拉
电源电压小于10.5V (DRV)小于13.2V
主电压(DRV)和次电压(SEC)欠压闭锁
使引脚具有快速响应
连续导通能力-不需要循环IN或充电引导电容器
CMTI抗扰度大于100V/ns dv/dt
爬电距离8.4mm

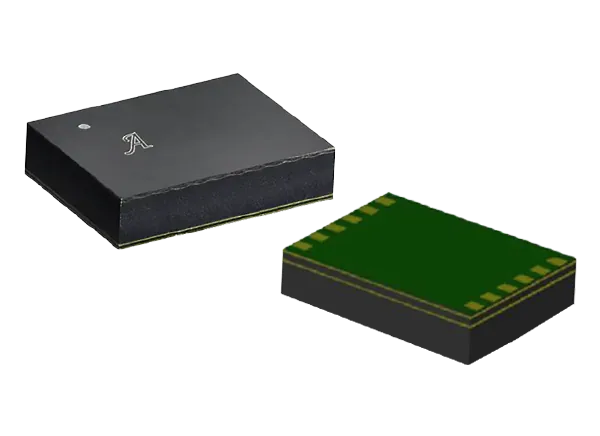

10mm x 7.66mm x 2.41mm包装尺寸
安全监管部门批准:
5kV(RMS) V(ISO)符合UL 1577
8kVpk V(IOTM)最大瞬态隔离电压
最大工作隔离电压1kVpk
AC-DC和DC-DC转换器:
图腾柱PFC
LLC半/全桥
老开
多级转换器
相移全桥
汽车:
电动汽车充电器
OBC
工业:
数据中心
运输
机器人
音频
清洁能源:
许多独立的
String-inverters
太阳能
