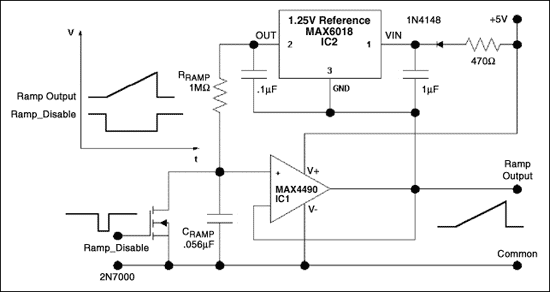

使用标准电路和没有辅助电压发生器(如电荷泵或电感DC-DC转换器)的情况下，很难构建一个精确的轨对轨斜坡发电机，该发电机在单个电源上运行并复位到定义良好的电平。图1使用自举串联基准和带轨对轨I/O和极低偏置电流的运放实现了这样一个电路。

斜坡是由一个恒定的充电电流进入电容C(ramp)产生的，该电容C连接在地和运算放大器IC1的非反相输入之间，配置为电压跟随器。通过R(RAMP)的电流是充电电流，通过强制R(RAMP)上的电压等于来自IC1的参考电压来保持恒定。R(RAMP)的一端连接到C(RAMP)，另一端连接到参考输出。反过来，参考IC的接地端子连接到运算放大器输出，它提供了横跨C(RAMP)电压的低阻抗复制品。

因此，运算放大器输出遵循C(RAMP)电压并驱动IC2基准的GND引脚，保持R(RAMP)上的电压等于V(REF)。运放输出的1µF电容引导IC1的供电电压输入，驱动其高于标称电平，但保持在器件的工作范围内，从而允许运放输出达到其自身的供电电压。

当RAMP_DISABLE变高时，横跨斜坡电容的MOSFET开关将斜坡输出返回到0V，允许斜坡在RAMP_DISABLE变低时发展。斜坡的瞄准镜镜头(图2)显示了5.00V电源电压时的偏移极限。斜坡坡度为:

对于精确的线性斜坡，C(ramp)应该是具有低泄漏电流和低电压系数的高质量电容器。运放必须能够轨对轨输入和输出操作，1.25V参考IC应具有低静态电源电流。

一篇类似的文章出现在2005年5月的《电子设计》杂志上。
