摘要： 实现了一个经过验证的设计来评估MAX96714、MAX96714F和MAX96714R (GMSL)反序列化器。

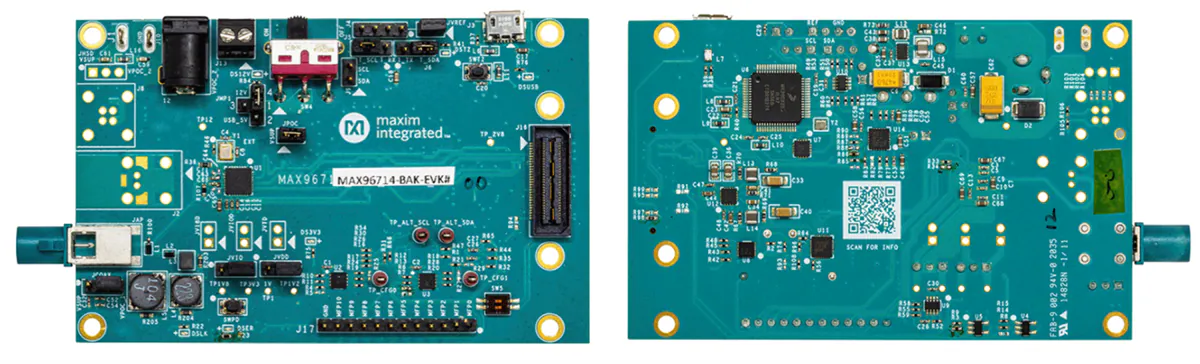

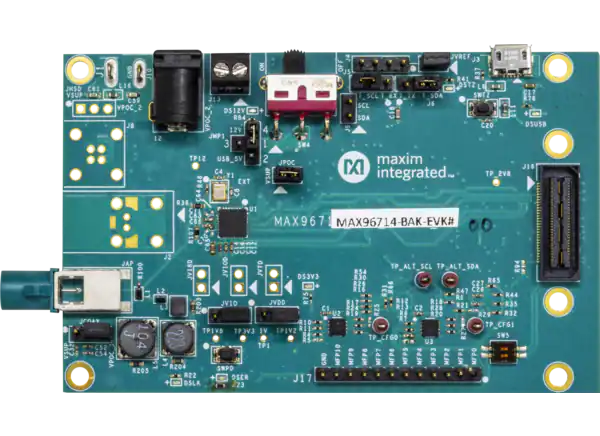

Analog Devices的MAX96714/F/REVKIT评估套件实现了经过验证的设计，用于评估MAX96714, MAX96714F和MAX96714R高带宽千兆多媒体串行链路(GMSL)反序列化器。MAX96714/F/R使用标准FAKRA同轴电缆提供CSI和全双工控制通道。
ADI MAX96714/F/REVKIT套件还包括Windows 7和Windows 10软件，为采用设备的功能提供简单的图形用户界面(GUI)。该套件配备了MAX96714/14F/14R IC。
使用标准FAKRA同轴电缆进行完整的GMSL评估，请订购MAX96714 CSI评估套件和配套串行化板。
序列化器EV套件将GMSL数据发送到反序列化器，然后将其转换为MIPI CSI-2
成熟的PCB布局
完全组装和测试
通过FAKRA连接器接受GMSL-2串行数据并输出CSI-2数据
usb控制接口(含电缆)
USB, 12V墙壁，电源-同轴电缆(PoC)，或外部供电
12V壁式电源
同轴电缆连接器
HSD连接器
HMTD连接器
兼容Windows 7和Windows 10的软件
MAX96717 CSI EV套件
MAX96714 CSI EV套件
2m FAKRA电缆组件(包含在MAX96714同轴EV套件中)
CSI源，如图像传感器或CSI信号发生器
Windows 7或Windows 10电脑，有备用USB接口
12V(直流)，500mA电源
