意法半导体EVALSTGAP4S演示板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-24

摘要： STGAP4S是一种用于igbt和SiC mosfet的先进电隔离栅极驱动器。

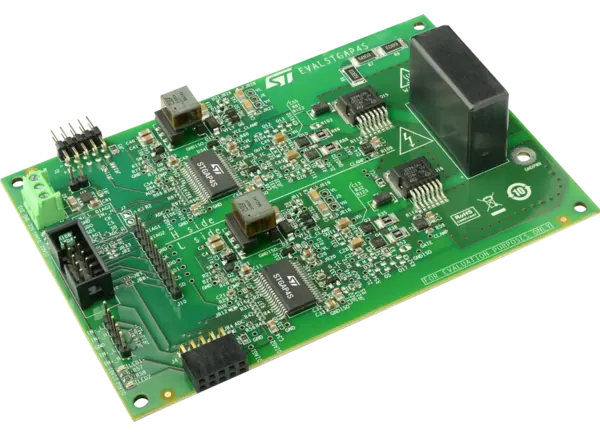

意法半导体EVALSTGAP4S演示板评估了STGAP4S，一种用于igbt和SiC mosfet的先进电隔离栅极驱动器。该演示板驱动额定电压高达650V的电源开关。EVALSTGAP4S板包括两个SiC mosfet，位于H(2)PAK-7封装中，以半桥式配置连接。当与STEVAL-PCC009V2和STSW-STGAP4 GU结合使用时，该演示板通过SPI接口启用、配置或禁用驱动程序的保护和控制功能。EVALSTGAP4S板具有板载3.3V线性稳压器，用于低压侧电源，HV 18V / -5V驱动电源的反流，以及故障LED指示灯。该演示板符合RoHS标准。

特性

网格状的配置
650V SCTH100N65G2-7AG, 20毫欧 SiC mosfet
高达520V(受mosfet和电容器额定电压限制)高压轨道
3.3V板载线性稳压器用于低压侧电源
HV 18V / -5V驱动电源

跨隔离最大工作电压1200V
故障LED指示灯
适合与STEVAL-PCC009V2和STSW-STGAP4 GUI结合使用
通过无铅认证
