Littelfuse LS0502SCD33超级电容保护IC的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-24

摘要： 完整的解决方案，系统与备份存储电容器或电容器组。

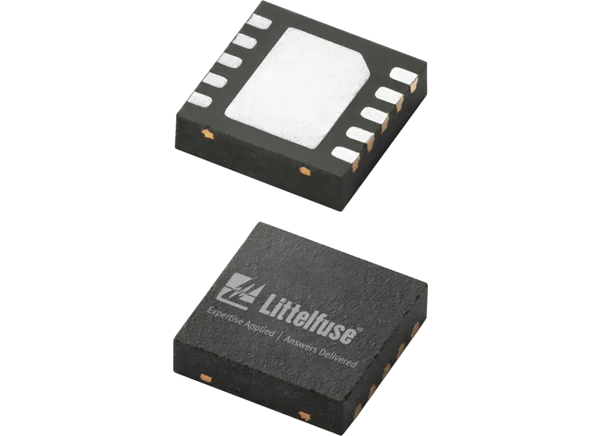

Littelfuse LS0502SCD33超级电容器保护IC用于备用电源应用，是具有备用存储电容器或电容器组的系统的完整解决方案。Littelfuse LS0502SCD33超级电容IC集成了输入过压保护、过流保护电路、反向阻塞开关和超级电容充电控制电路。该备用电源保护装置还内置电池平衡，以保护双电池超级电容器系统。当主电源存在且高于最小系统供电电压时，系统从输入电源获取电源。集成的线性充电器以高达300mA的电流为存储元件充电。当存储元件充电时，电路仅消耗2.5μA电流，同时保持超级电容器或其他存储元件处于就绪状态。当主电源被移除时，集成的反向阻断开关阻止电流从系统轨道流向输入。

线性充电器打开，为系统轨道提供功率，具有高达2A电流的低电阻路径。集成电池平衡电路在充电时监测电池电压，使两个电池的电压保持在同一水平。用户可以对Littelfuse LS0502SCD33进行外部编程，用于限制输入电流、输入过压、限制充电电流和限制充电电压。当输入电源断开时，这个保护IC提供一个标志信号，以便主系统可以采取行动。
