摘要： 配置为评估DAC39RF10双通道16/08位DAC的操作。

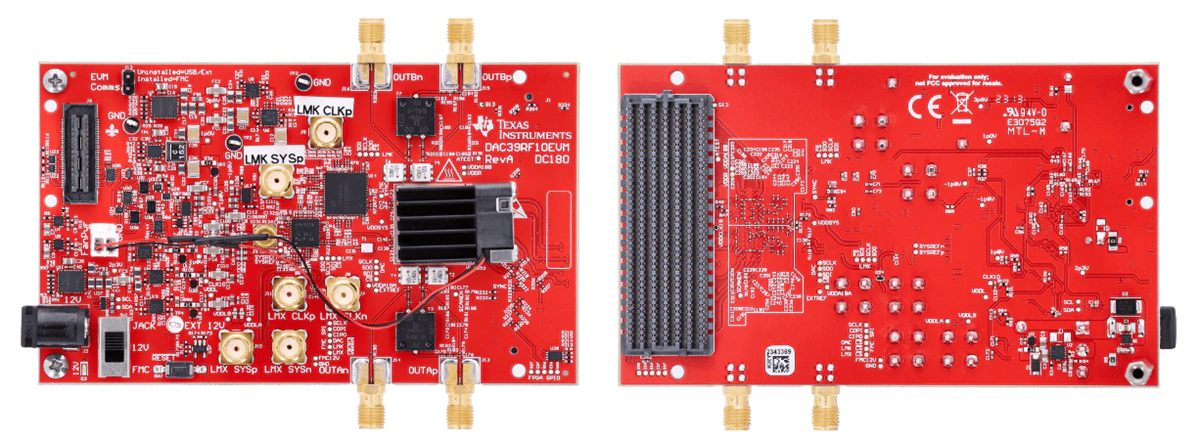

德州仪器DAC39RF10EVM评估模块用于评估DAC39RF10 DAC的工作。DAC39RF10是一款双通道16位DAC，可作为单通道或双通道非插补DAC使用。该器件还可用于直接RF采样或基带模式下的dac内插。此外，在单通道模式下最大输入数据速率为20.48Gsps，在双通道模式或基带模式下最大输入数据速率为10.24Gsps。
TI DAC39RF10EVM评估模块可以与TSW14J59EVM板(模式产生板)一起使用。TSW14J59EVM可以快速方便地与DAC39RF10EVM接口。
片上Balun耦合模拟输出，允许各种源和频率
易于使用的软件GUI配置DAC39RF10, LMX1204和LMK04828设备，通过USB接口进行各种配置
通过高速数据转换器Pro软件快速评估DAC性能
简单连接到TSW14J59EVM数据模式生成卡
通过USB连接器和FTDI USB到SPI总线转换器进行设备寄存器编程，并可通过FMC+连接器使用SPI从FGPA编程
评估委员会(EVM)
迷你的电缆
电力电缆
USB Type-C 电缆
用FTDI对DAC EVM进行编程
TSW14J59EVM数据采集板及相关项目
高速数据转换器Pro软件
运行Microsoft Windows 10的PC机
用于DEVCLK(采样时钟)的低噪声信号发生器，TI推荐罗德;施瓦兹 SMA100B
信号路径电缆，SMA或BNC(或SMA和BNC)
