摘要： 专为STM32 Nucleo板设计，基于ISO8200BQ固态继电器。

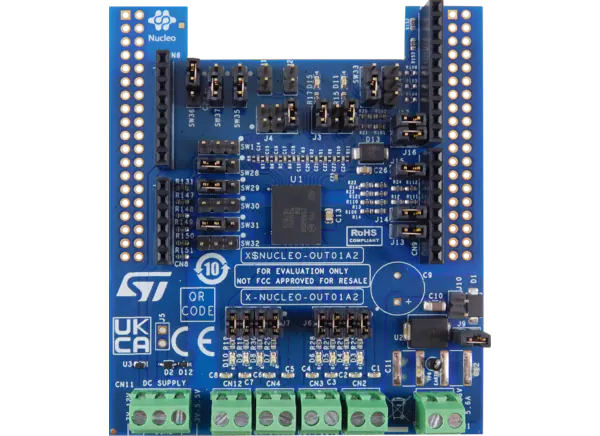

意法半导体X-NUCLEO-OUT01A2数字输出扩展板是一款适用于STM32 Nucleo板的工业数字输出扩展板，基于ISO8200BQ固态继电器。该扩展板直接与STM32 Nucleo上的微控制器接口，由GPIO引脚和Arduino R3连接器驱动。X-NUCLEO-OUT01A2扩展板提供了一个环境，用于在连接0.7A工业负载的数字输出模块中评估ISO8200BQ的诊断和驱动熟练程度。该扩展板可连接Nucleo - f401re和Nucleo - g431rb STM32 Nucleo发展板。X-NUCLEO-OUT01A2扩展板通过ce认证、RoHS认证和中国RoHS认证。
基于ISO8200BQ的八进制高位开关，其特点:
10.5V至36V工作电压范围
低功耗(R(ON(MAX)) = 240毫欧)
每通道工艺侧工作电流高达0.7A
直接(抖动小于20µs)和同步(抖动小于6µs)控制方式
电感负载的快速衰减
欠压锁定
过载和过温保护
失去接地保护
TFQFPN32包
过程和逻辑供电轨道反极性保护
兼容STM32 Nucleo开发板
配备Arduino UNO R3连接器
符合RoHS和中国RoHS标准
CE认证
11V (J10开路)至33V (J9闭合)应用板过程侧工作电压范围
10.5V (J10闭合)至36V (J9开启)工艺侧扩展工作电压范围
绿色led用于输出开/关状态(J6和J7关闭1-2,3-4,5-6和7-8)
红色LED用于常见过热和通信错误诊断(J3关闭1-2)
输出黄色LED使能状态信号(J3闭合5-6)
直接控制模式(J1、J2关闭，SW37关闭2-3,SW36关闭1-2)
同步控制模式(J1、J2开启、SW37关闭2-3、SW36关闭2-3)
