摘要： 设计和制造便于集成和空间要求。

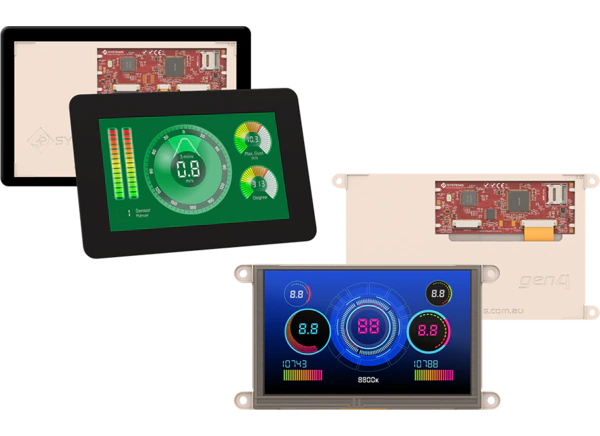

4D Systems GEN4-uLCD-70D显示模块的设计和制造便于集成和空间要求。这些模块提供了一个适合产品集成的平台，并将显示相关电路的影响降至最低。GEN4-uLCD-70D显示模块采用7英寸智能LCD-TFT显示模块，由DIABLO16处理器供电。7英寸的gen4系列还使用了宽视角(WVA)显示屏。这种WVA提供了与IPS显示器相似的效果和视觉改善。DIABLO16处理器包括I(2)C、SPI、16个可定制的GPIO、正交和模拟输入。GEN4-uLCD-70D显示模块符合RoHS标准，并具有板载锁存式micro-SD存储卡连接器，用于多媒体存储和数据记录。这些模块工作在-20°C至70°C的温度范围内，5V供电电压，815mA供电电流。
强大的7英寸智能LCD-TFT显示模块，由DIABLO16供电
六组32750字节的闪存用于存储用户应用程序代码和数据
32Kb的SRAM
16个通用I/O引脚用于用户接口，其中包括4个可配置的模拟输入
30针FPC连接所有信号，电源，通信，GPIO，和编程
板载锁存式微型sd存储卡连接器，用于多媒体存储和数据记录
dos兼容的文件访问(FAT16格式)，以及对存储卡的低级访问
显示全彩图像、动画、图标和视频剪辑
支持所有可用的Windows 字体
使用M4螺钉(D/DT/DCT)机械安装4mm孔的4个安装标签
CLB周围的3M粘合剂用于安装CLB模型
符合RoHS, REACH和CE标准
PCB是UL 94V-0可燃性等级
GPIO有多种可配置功能，如:
3x I(2)C通道可用
1x SPI专用于SD卡和3x可配置SPI通道可用
提供1x专用和3x可配置TTL串行公共端口
多达6个GPIO可以用作引脚计数器
最多6个GPIO用于PWM(简单和伺服)
最多10个GPIO用于脉冲输出
最多14个GPIO可配置为正交编码器输入(2通道)
187mm × 102.1mm × 7.2mm尺寸
5V电源电压
815mA电源电流
工作温度范围-20℃~ 70℃
存储温度范围-30℃~ 80℃
