摘要： 一个完全组装和测试的电路板，以评估MAX17614理想的二极管/电源选择器。

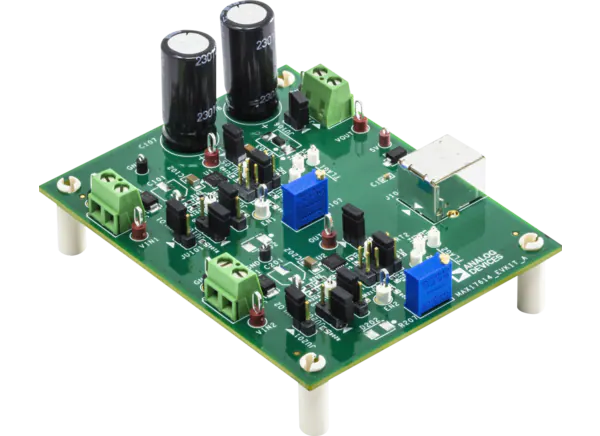

Analog Devices MAX17614EVKIT评估套件是一个完全组装和测试的电路板，旨在评估20引脚TQFN-EP封装中的MAX17614理想二极管/电源选择器。该套件可以连接两个电源作为输入，负载从理想的二极管应用的较高电压电源获得功率。对于电源选择器应用，负载通过驱动各自的EN引脚从两个电源中的任何一个接收功率。
ADI MAX17614EVKIT评估套件配置允许对两个实例进行独立设置，以建立可调过压，欠压，反向电流阻断和三种限流类型(自动重试，连续和关断)，具有不同的可编程限流阈值(从0.15A到3A)。
4.5V至40V工作输入电压范围(去除TVS二极管D101、D201，并打开跳线JU101、JU201，将工作范围扩展至60V)
40V TVS二极管(D101和D201)跨输入端
肖特基二极管(D103)横跨输出端子
评估欠压锁定(UVLO1, UVLO2)，过压锁定(OVLO1, OVLO2)，三种电流限制类型和电流限制阈值
UVLO编程为4.5V为两个输入电压
对于两个输入电压，OVLO编程为40.2V
内部上拉活动高使能输入
跳线可配置电流限制(默认选择0.3A)
跳线可配置(JU102, JU202)限流类型(默认选择为自动重试)
可编程启动下料时间(C103, C203)
故障指示信号(UVOV1、UVOV2、FLAG1、FLAG2)
成熟的PCB布局
完全组装和测试
MAX17614 EV套件
两个60V, 4A直流电源
万用表
负载可调(0A ~ 3.5A)
USB电源或5V直流电源
