摘要: 探索英飞凌的EZ-USB 串行桥式控制器,提供固定功能和可配置控制器,同时包含CAPSENSE 传感技术。
具有可配置和固定功能的全速桥控制器

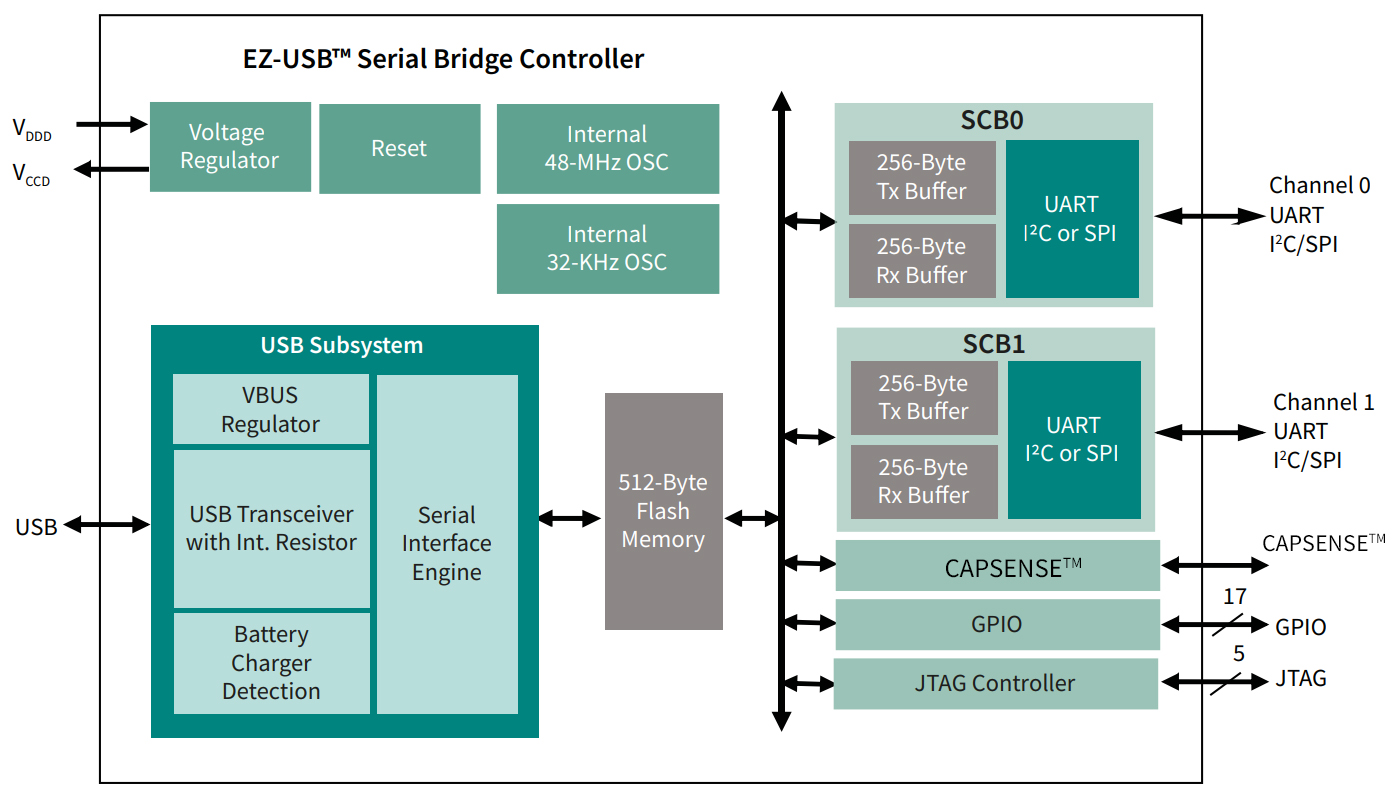

英飞凌的EZ-USB 串行桥接控制器提供USB与UART、SPI和I2C串行接口之间的连接,同时在待机模式(5ua)下提供极低的功耗。
固定功能控制器可以很容易地用作USB到UART, USB到I(2)C或USB到SPI桥接,而无需任何固件开发。
您可以使用附带的配置实用程序和专用软件开发工具包来调整可配置控制器以满足您的需要。除此之外,您还将受益于英飞凌在整个开发阶段提供的优质技术支持。
该产品组合包括业界领先的CAPSENSE 电容触摸传感技术(用于触摸敏感键开关)和符合USB-IF电池充电规范的电池充电器检测。1.2检测USB接口上的电源。

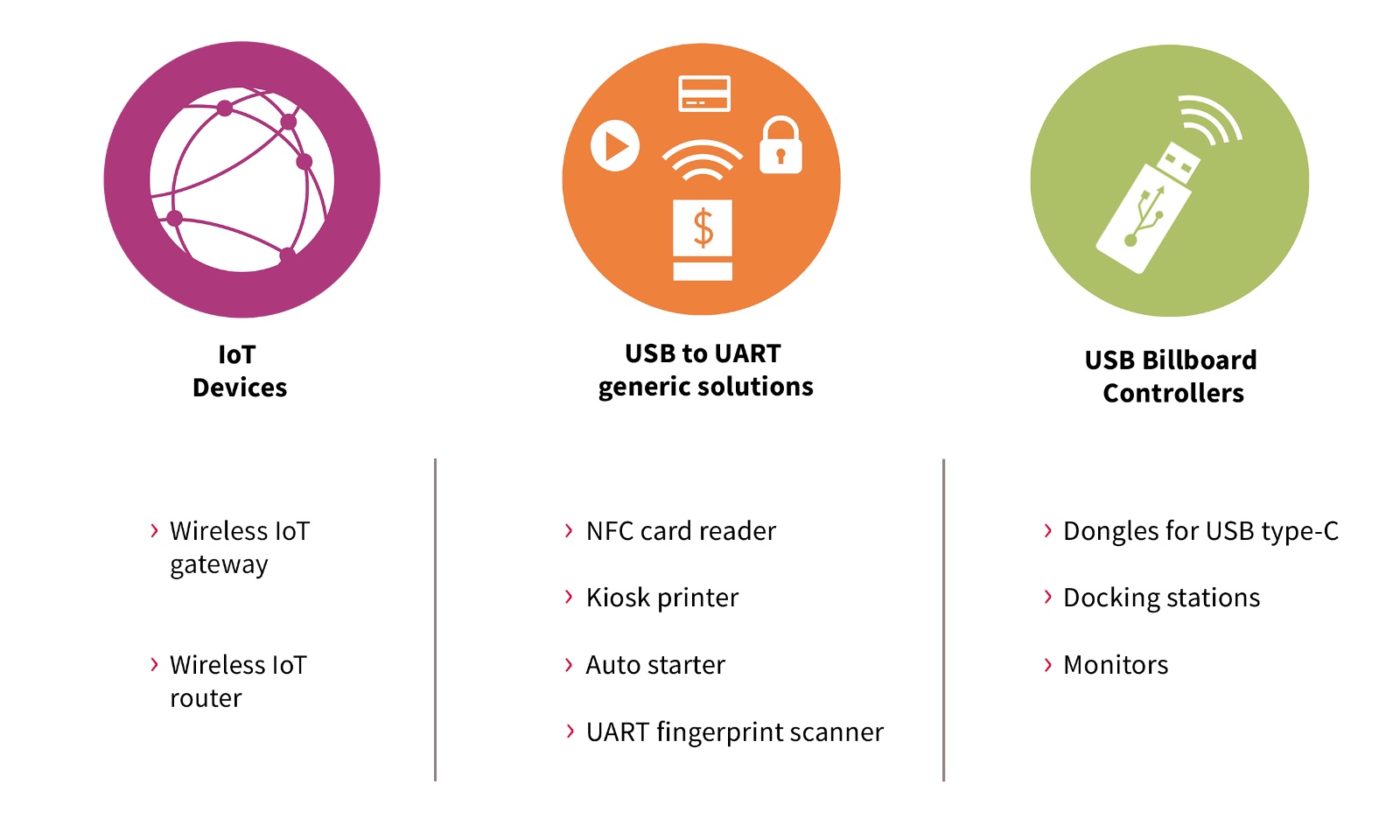

解决你的设计挑战
USB实现的挑战 | 英飞凌解决方案:EZ-USB 串行桥接控制器 |
---|---|
|
|
产品 | USB-UART桥接控制器 | USB-I(2)C桥接控制器 | USB-SPI桥接控制器 | usb -串行可配置桥接控制器 | USB广告牌控制器 | |||
---|---|---|---|---|---|---|---|---|
CY7C65213-28PVXI CY7C65213-32LTXI CY7C65213A-28PVXI CY7C65213A-32LTXI | CY7C65223 CY7C65223D | CY7C65216 CY7C65216D | CY7C65214D | CY7C65211 CY7C65211A | CY7C65215 | CY7C65210 | CY7C65217 | |
数据表 | 下载数据表 | 下载数据表 | 下载数据表 | 下载数据表 | 下载数据表 | 下载数据表 | 下载数据表 | 下载数据表 |
功能服务 | USB UART | USB UART | USB (2) C | USB SPI | Usb uart, Usb spi, Usb i (2) c | Usb uart, Usb spi, Usb i (2) c | USB广告牌 | USB广告牌 |
UART通道 | 1 | 2 | 1 | 2 | 2 | |||
UART协议 | RS232 / RS422 / RS4852 | RS232 / RS422 / RS485 | RS232 / RS422 / RS4852 | RS232 / RS422 / RS4852 | RS232 / RS422 | |||
UART针 | 8 | 4 | 2/4/2006 | 2/4/6/82 | 2 | |||
速度/波特率 | 3 Mbps | 3 Mbps | 3 Mbps | 3 Mbps | 3 Mbps | |||
SPI渠道 | - | - | - | 1/1/2002 | 1 | 2 | - | - |
SPI宽度 | - | - | - | 4位/ 8位/ 4位 | 4-16一点 | 4-16一点 | - | - |
SPI主/从 | - | - | - | 主 | 主人或奴隶 | 主人或奴隶 | - | - |
(2) C主/奴隶 | - | - | 奴隶/主 | - | 主人或奴隶 | 主人或奴隶 | 主 | 主 |
电池电量检测(BCD) | 是的 | 是的 | 是的 | 是的 | 是的 | 是的 | 没有 | 没有 |
CAPSENSE 按钮 | 8 | 5 | ||||||
GPIOs | 8 | 7 | 6 | 8 | 17 | 10 | 9/11 | 7/9 |
JTAG | 没有 | 没有 | 没有 | 没有 | 是/否 | |||
软件流程控制 | 没有 | 是的 | 没有 | 没有 | 没有 | 没有 | ||
USB暂置电源电流(典型) | 5µ | 5µ | 5µ | 5µ | 5µ | 5µ | 5µ | 5µ |
包 | 32 qfn /28 ssop | 24 qfn /32 qfn | 24 qfn /32 qfn | 24 qfn /24 qfn /32 qfn | 24 qfn /32 qfn | 24 qfn /32 qfn | 24 QFN | 24 QFN |

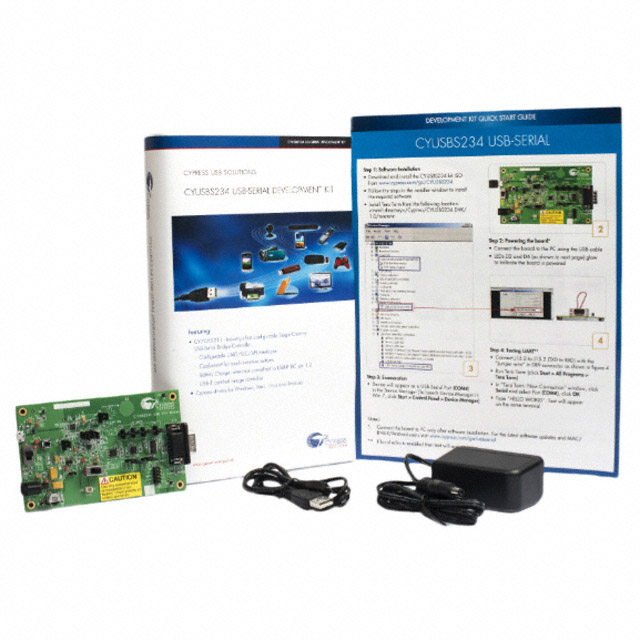

CYUSBS234开发套件(DVK)有助于评估单通道EZ-USB 串行桥接控制器CY7C65211的功能。该套件在PCB上提供一个铜衬垫来测试CAPSENSE 功能,一组eeprom用于测试I2C和SPI接口,一个RS232线路驱动器用于测试UART接口。
下载快速入门指南usb串行软件开发工具包
英飞凌开发者社区:USB低全高速外设论坛讨论
