Banner Engineering S18系列光电传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-09-25

摘要： 采用EZ-BEAM技术，特别设计的光学和电子器件。

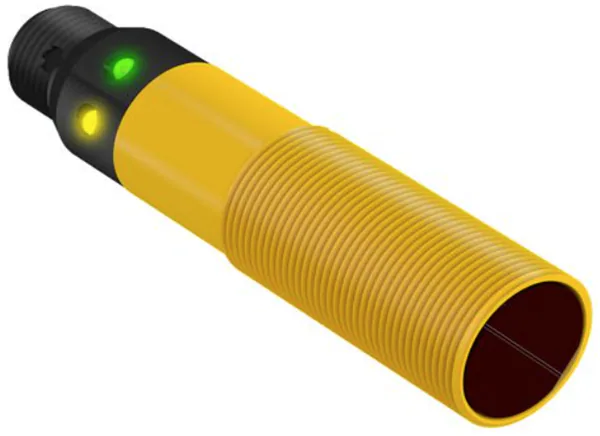

Banner Engineering S18系列光电传感器采用EZ-beam技术，具有专门设计的光学和电子器件，无需调整即可可靠地进行传感。传感器是独立的，固定场，红外漫反射模式传感器，具有远限截止，一种背景抑制。高额外增益和固定场技术允许组件检测低反射率物体，而忽略背景表面。S18 EZ-beam系列传感器的工作温度范围为-40°C至70°C，在30V(DC)级外漏电流和20mA接收器电流下小于1微安。这些环氧树脂封装的桶式传感器是防泄漏的，额定NEMA 6P和IEC IP67 / IEC 60529。

特性

输出配置(直流电压):

SPDT固态直流开关;选择NPN(电流下沉)或PNP(电流源)模型
光操作-当传感器看到自己的(或发射器的)调制光时，N.O.输出导通
暗操作-当传感器看到黑暗时，nc输出导通;N.C.(常闭)输出可以作为常开边缘信号报警输出，这取决于电源的接线(美国专利5087838)

输出额定电压(直流电压):

标准接线最大150mA(每条)(报警输出接线时，总负载不得超过150mA)
30V(DC) off状态漏电流小于1微安;
在10mA DC下小于1V;在150mA直流on状态饱和电压下小于1.5V

防止上电误脉冲，防止输出连续过载或短路
输出响应时间(直流电压):

3ms ON和1.5ms OFF对置模式模型
3ms开和关，反向反射，固定场和漫射模式模型
注:上电延迟100ms;在此期间不执行输出

可重复性:

375μs对置模模型
750μs的反射、固定场和漫射模式模型
重复性和响应与信号强度无关

环境评价:

防泄漏设计符合NEMA 6P和IEC 60529标准IP67
根据DIN40050的IP69K标准，当电缆免受直接喷雾保护时，适用于快速断开和电缆型号

振动和机械冲击:

所有型号均符合MIL-STD-202F，方法201A(振动:最大10Hz至60Hz, 0.06英寸(1.52毫米)双幅，10G加速度)要求
方法213B条件为H&amp
75G带设备操作;100G为非操作震动

应用程序

工业自动化
智能工厂

物料搬运及包装
输送机的统计数据

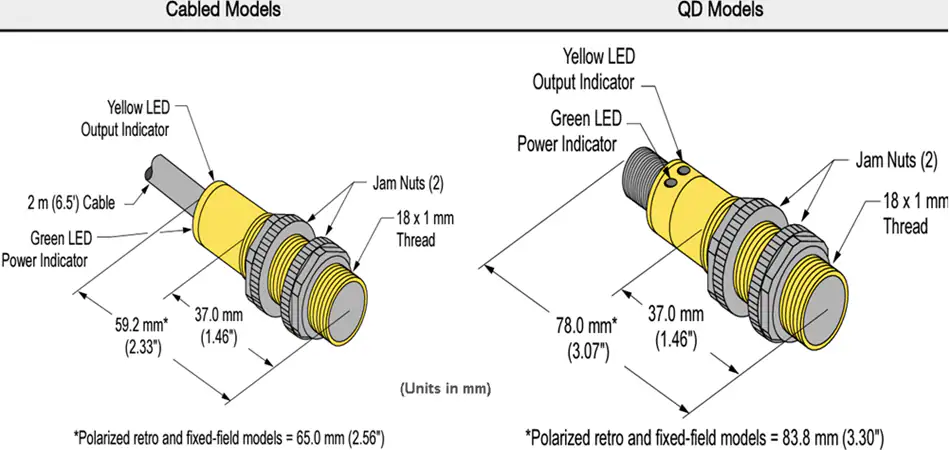

维图
