摘要: 该套件旨在快速轻松地演示ZGM230S Z-Wave SiP模块。
Silicon Labs Z-Wave Wireless 800 SiP模块无线板Pro套件旨在快速轻松地演示ZGM230S Z-Wave SiP模块。该套件包括BRD4205B无线电板和开发Silicon Labs无线应用程序所需的工具。

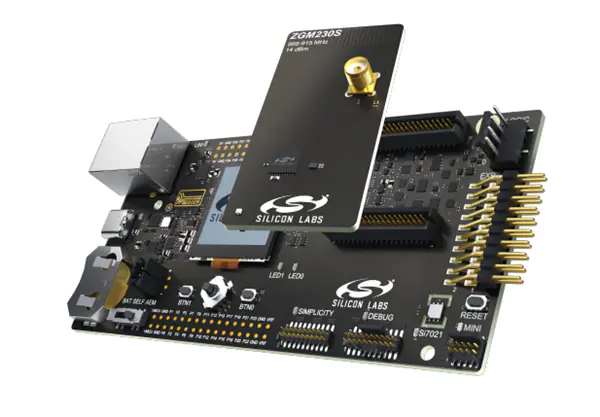

Silicon Labs BRD4205B是Wireless Pro Kit主板(BRD4002A)和Wireless Starter Kit主板(BRD4001A)的插件板,它是ZGM230S SiP模块的完整参考设计。该板具有用于RF连接的SMA连接器或可通过移动0欧姆电阻选择的PCB天线。主板包含一个带有数据包跟踪接口和虚拟COM端口的板上J-Link调试器,允许应用程序开发和调试附加的无线电板和外部硬件。主板还包含传感器和外设,以轻松演示ZGM230S的一些许多功能。
主板
先进的能量监测仪
包跟踪接口
逻辑分析仪(仅BRD4002A)
虚拟COM端口
SEGGER J-Link板上调试器
外部设备调试
以太网和USB连接
硅实验室Si7021相对湿度和温度传感器
低功耗128 × 128像素内存LCD
用户led /按钮
20针2.54毫米EXP头
用于SiP模块I/O的分线板
支持CR2032纽扣电池
BRD4205B无线电板
ZGM230S Z-Wave SiP模块,512kB闪存,64kB RAM集成射频匹配网络,晶体和去耦电容(ZGM230SB27HGN2)
SMA天线连接器(863MHz至925MHz)
可选PCB天线
简单的工作室
能量分析器
iOS和Android应用程序
2个BRD4002A无线专业套件主板
1x BRD4204D EFR32ZG23 868MHz至915MHz 14dBm无线电板
1x BRD4205B ZGM230S无线电板
2个BRD8029A按钮和led EXP板
1个SLUSB7000A UZB-7 u盘
2个ANT-SS900 868MHz至915MHz压缩鞭状天线
1根10针1.27mm IDC调试电缆
