TMUX7308F/TMUX7309F模拟多路复用器的介绍、特性、及应用

TEXAS INSTRUMENTS TMUX7308F TMUX7309F

TMUX7308F/TMUX7309F模拟多路复用器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-09-25

摘要： 8:1(单端)和4:1(差分)配置的CMOS模拟多路复用器。

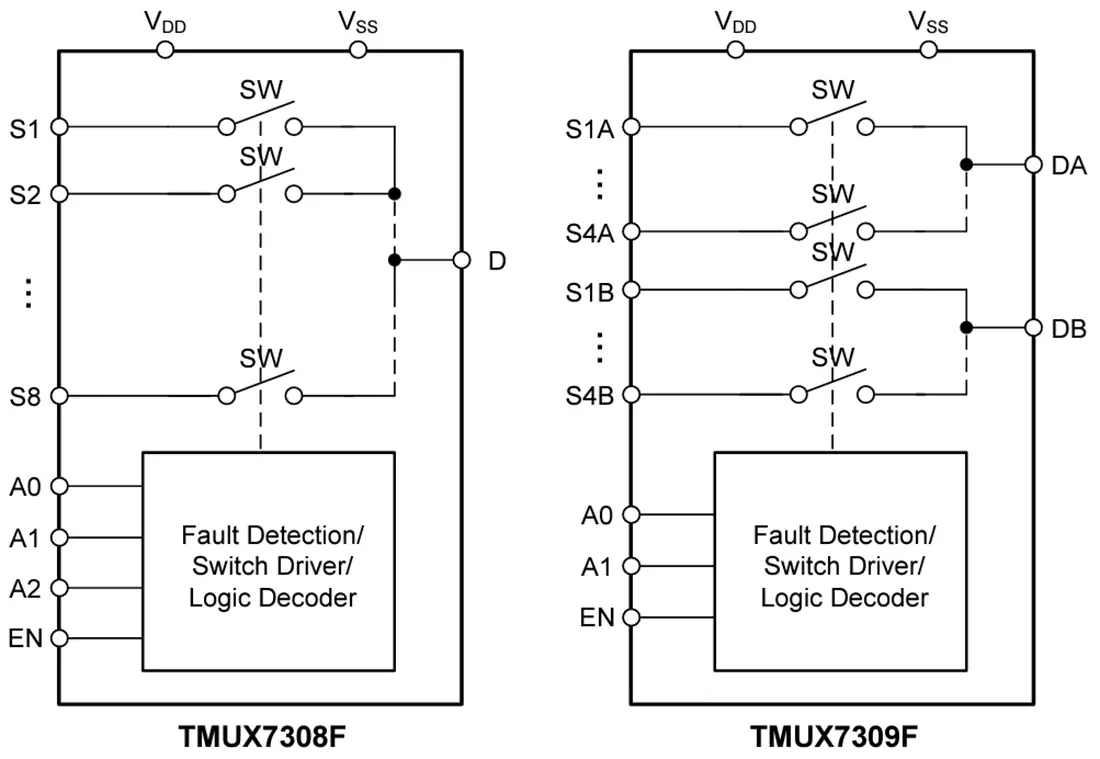

德州仪器TMUX7308F/TMUX7309F模拟多路复用器是8:1(单端)和4:1(差分)配置的互补金属氧化物半导体(CMOS)模拟多路复用器。器件在单电源(8V ~ 44V)、双电源(±5V ~±22V)或非对称电源(如V(DD) = 12V、V(SS) = -5V)下均可正常工作。过压保护可在通电和断电条件下使用，使TMUX7308F和TMUX7309F器件适用于电源顺序不能精确控制的应用。

在上电和掉电的情况下，设备都可以隔离相对地电压不超过+60V或-60V的故障电压。当没有电源存在时，不管开关输入条件和逻辑控制状态如何，开关通道保持在OFF状态。在正常工作条件下，如果任何Sx引脚上的模拟输入信号电平超过电源电压(V(DD)或V(SS))超过阈值电压(V(T))，则通道断开，Sx引脚变为高阻抗。当选择故障通道时，漏极引脚(D或Dx)被拉到超出的电源(V(DD)或V(SS))。

低电容、集成故障保护和低电荷注入使TMUX7308F和TMUX7309F器件可用于对高性能和高鲁棒性至关重要的前端数据采集应用。德州仪器TMUX7308F/TMUX7309F提供标准TSSOP封装和较小的WQFN封装(如果PCB空间有限，是理想的)。
