摘要： 用恒流驱动led的降压DC-DC转换器。
二极管公司AL8862Q降压LED驱动器是一个降压DC-DC转换器，驱动LED具有恒定电流。AL8862Q在5V至55V的输入电源电压下工作，提供高达1A的外部可调输出电流。串联的LED提供相同的LED电流，导致均匀的亮度和消除镇流器电阻的需要。AL8862Q开关频率高达1MHz。此功能允许更小的外部组件，以尽量减少PCB尺寸。

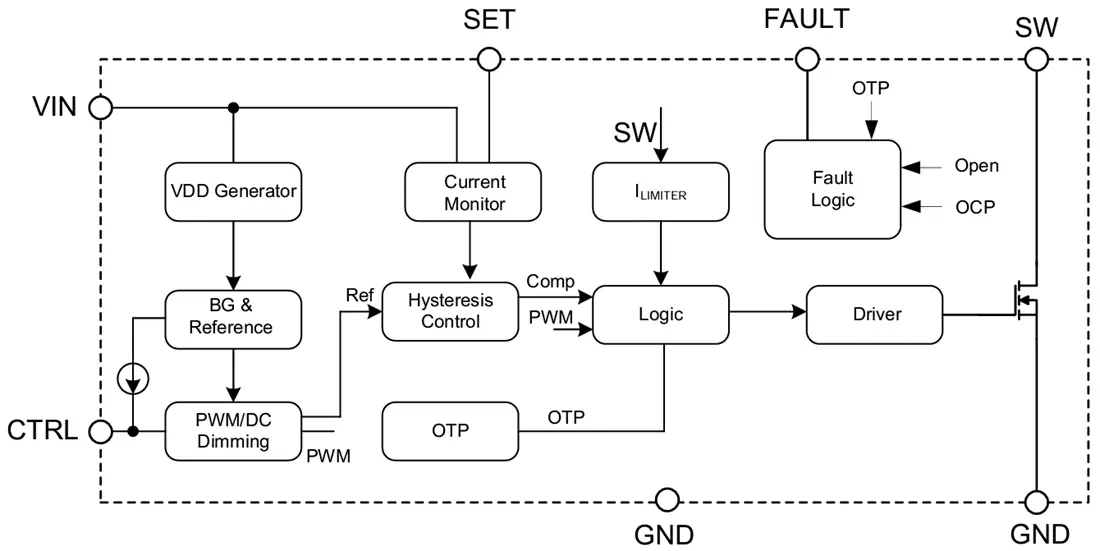

AL8862Q集成了电源开关和高压输出电流传感电路。AL8862Q的LED电流通过连接在V(IN)和set输入引脚之间的外部电阻设置。调光是通过在CTRL输入引脚处施加直流电压或PWM信号来实现的。软启动时间可以使用从CTRL引脚到地的外部电容进行调整。CTRL引脚处0.3V或更低的输入电压将关闭电源开关。
二极管集成AL8862Q包括一个开漏故障输出，以指示LED串上的开路，电流检测电阻上的短路和过温情况。AL8862Q有SO-8EP和V-DFN3030-8/SWP (A型)封装。AL8862Q符合AEC-Q100 1级标准，是支持ppap的汽车级产品。
5V至55V宽输入电压范围
输出电流可达1A
内部55V NDMOS开关
典型的4%输出电流精度
单脚开/关和亮度控制直流电压或PWM信号
效率高(高达97%)
故障状态指示，用于异常操作
LED短路保护
固有开路LED保护
电流检测电阻短路保护
超温关闭
最高1MHz的开关频率

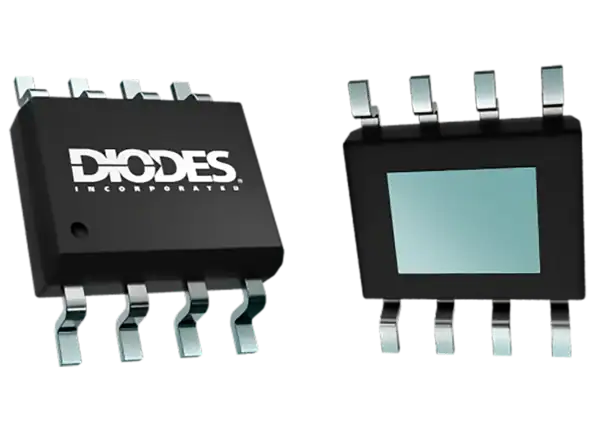

SO-8EP和V-DFN3030-8/SWP (A型)封装提供绿色成型化合物(No Br, Sb)
完全无铅，完全符合RoHS标准
无卤素、无锑“绿色”装置)
汽车内饰LED灯
汽车外饰LED灯
