摘要： 设计工作频率从50kHz到1MHz，感应电流从7A到15A。

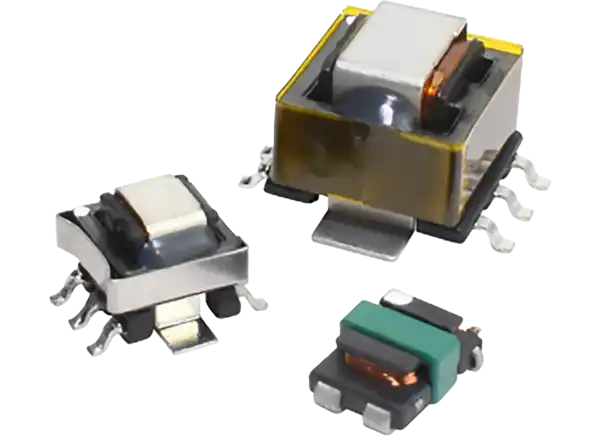

信号变压器/ Bel SCS高频电流传感变压器是SMD器件，设计工作频率为50kHz至1MHz。这些变压器能够感应从7A到15A的电流，并且尺寸紧凑。SCS 4/8变压器具有低直流电阻，不同调谐比，0.033mH至22mH电感范围，-40°C至125°C温度范围。这些变压器用于反馈控制，开关电源，便携式通信设备，电机控制，DC-DC转换器，液晶电视和过载传感设备。
低直流电阻
不同匝数比
设计为自动取放
表面贴装技术
紧凑的尺寸
宽电感量程
通过非侵入性方式检测电源电路中的电流
0.033mH至22mH电感范围
4.4mm, 4.6mm和8.3mm EE芯线尺寸
一次额定感应电流:
7a (scs 4.4)
9a (scs 4.6)
15a (scs 8.3)
绕组之间的隔离(hipot):
500V(RMS)/1min (SCS 4.4/SCS 4.6)
1.5kV(AC)/3mA/1s (SCS 8.3)
工作温度范围-40℃~ 125℃
存储温度范围-40℃~ 165℃
在100kHz, 0.1V(RMS)， 0A(DC) (SCS 4.4/SCS 4.6)下测量次级引脚之间的电感
50kHz至1MHz频率范围
开关电源
反馈控制
过载传感
电机控制
直流-直流转换器
液晶电视
笔记本电脑
便携式通信设备
负载下降/停机检测
