摘要： 该设备经过优化，可将电池或适配器电压转换为电源轨。
德州仪器TPS552892/TPS552892- q1同步降压转换器是优化的转换电池或适配器电压到电源轨。TPS552892/TPS552892- q1集成了四个MOSFET开关，为各种应用提供了紧凑的解决方案。TPS552892/TPS552892- q1具有高达36V的输入电压能力。TPS552892/TPS552892- q1在升压模式下工作时可以从12V输入输出60W。它能够从9V输入电压提供45W。TPS552892/TPS552892- q1采用平均电流模式控制方案。开关频率可通过外部电阻从200kHz到2.2MHz进行编程，并可与外部时钟同步。TPS552892/TPS552892- q1还提供可选的扩频，以最小化峰值EMI。
TPS552892/TPS552892- q1提供输出过压保护、平均电感限流、逐周期峰值限流和输出短路保护。TPS552892/TPS552892- q1还具有可选的输出电流限制和持续过载条件下的打嗝模式保护，确保安全运行。TPS552892/TPS552892- q1采用小电感和小电容，开关频率高。TPS552892/TPS552892- q1采用3.0mm × 5.0mm QFN封装。德州仪器TPS552892-Q1器件符合AEC-Q100汽车应用标准。
宽输入和输出电压范围
3.0V至36V宽输入电压范围
0.8V至22V可编程输出电压范围
±1%参考电压精度
可调输出电压补偿电缆上的电压下降
±5%精确输出电流监测
在整个负载范围内的高效率
在V(IN) = 12V, V(OUT) = 20V, I(OUT) = 3A时效率96%
轻负载时可编程PFM和FPWM模式
避免频率干扰和串扰
可选时钟同步
可编程开关频率从200kHz到2.2MHz
EMI缓解
可选可编程扩频
使得没有包
丰富的保护功能
输出过压保护
输出短路保护打嗝模式
热停机保护
8A平均电感限流
溶液体积小
最大开关频率可达2.2MHz

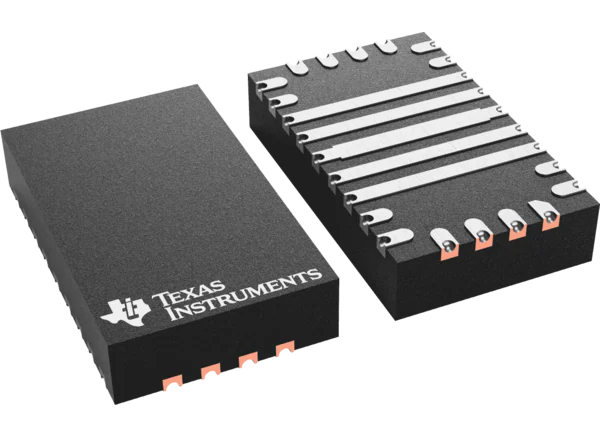

3.0mm × 5.0mm HotRod QFN封装
停靠站
工业电脑
移动电源
监控
无线充电器
