摘要： 利用AVR CPU与硬件乘法器运行在时钟速度高达24MHz。

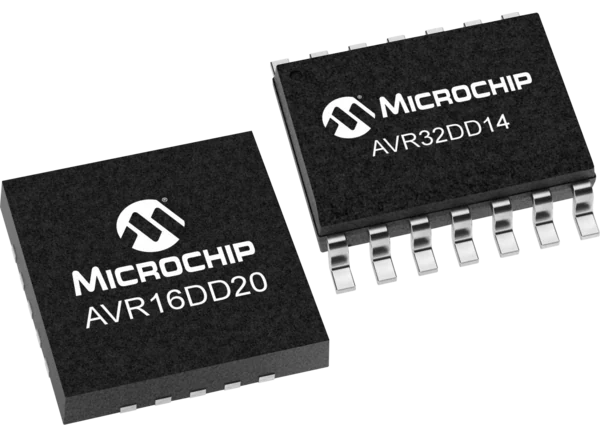

Microchip Technology AVR32/16DD14/20微控制器(mcu)采用AVR CPU，时钟速度高达24MHz，具有高达32KB的闪存，高达4KB的SRAM和256字节的EEPROM。mcu具有灵活的低功耗架构，包括事件系统，智能模拟功能和先进的数字外设。微控制器有14针或20针封装。
AVR CPU
运行频率高达24MHz
单周期I/O访问
二电平中断控制器
双周期硬件倍增器
1.8V至5.5V电源电压范围
内存
闪光1000次
用于EEPROM的100,000个周期
高达32KB的系统内自编程闪存
256 b eepm
高达4KB SRAM
非易失性存储器中32B的用户行，在芯片擦除期间可以保存数据，并且可以在设备锁定时进行编程
写/擦除耐力
在+55°C下保持数据40年
系统
所有外设都处于空闲状态，以便立即唤醒
待机，可配置所选外设的操作
断电与完整的数据保留
高精度内部高频振荡器，可选频率高达24MHz (OSCHF)，自动调谐，提高内部振荡器精度
内部锁相环高达48MHz，用于D型定时器/计数器(锁相环)的高频操作
32.768kHz超低功耗内部振荡器(OSC32K)
32.768kHz外置晶体振荡器(XOSC32K)
外部时钟输入
外部高频晶体振荡器(XOSCHF)时钟故障检测
POR (Power-on Reset)电路
电量耗尽检测器(BOD)
时钟选项
单脚统一编程与调试接口(UPDI)
3 .睡眠模式
自动循环冗余检查(CRC)闪存扫描
看门狗定时器(WDT)与窗口模式，与一个单独的片上振荡器
所有通用引脚上的外部中断
外围设备
主机/客户端同时操作(双模式)
Philips I(2)C兼容
标准模式(Sm, 100kHz)
快速模式(调频，400kHz)
Fast mode Plus (Fm+， 1MHz)， I(2)C Fm+仅支持2.7V及以上
RS-485, LIN客户端，主机SPI, IrDA工作模式
分数波特率发生器，自动波特和帧开始检测
1x 16位定时器/计数器类型A (TCA)，具有用于PWM和波形生成的3个比较通道
2个16位定时器/计数器类型B (TCB)与输入捕获和信号测量
1x 12位PWM定时器/计数器类型D (TCD)优化功率控制
1x16位实时计数器(RTC)，可以从外部晶体或内部振荡器运行
2 x USARTs
1x SPI与主机/客户端操作模式
1x双线接口(TWI)，双地址匹配
事件系统的CPU独立和可预测的外设间信令
可配置自定义逻辑(CCL)，具有四个可编程查找表(lut)
1x 12位差分130ksps模数转换器(ADC)
1x 10位数模转换器(DAC)
1x模拟比较器(AC)
1x零交叉检测器(ZCD)
内部1.024V, 2.048V, 2.500V和4.096V电压参考，以及外部参考选项(VREF)
I/O和包
多电压I/O (MVIO)在I/O端口C上
可选输入电压阈值
多达17 /16个可编程I/O引脚
20针VQFN, 3mm × 3mm
20-pin SOIC
14-pin SOIC
温度范围
-40°C至+85°C工业用
-40°C至+125°C扩展
