摘要： 该器件旨在为便携式和固定式应用提供广泛的soc。

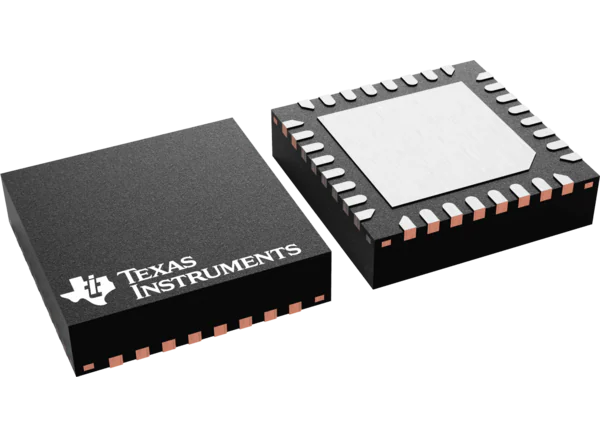

德州仪器TPS6521905电源管理IC (PMIC)专为便携式和固定式应用提供各种soc而设计。该器件的特点是环境温度范围为-40°C至+105°C，使PMIC成为各种工业应用的绝佳选择。该器件包括三个同步降压DC-DC转换器和四个线性稳压器。DC-DC转换器具有1x 3.5A和22x 2A的能力。转换器需要一个470nH的小电感，4.7µF的输入电容，每轨至少10µF的输出电容。
德州仪器TPS6521905器件中的两个ldo在0.6V至3.4V的输出电压范围内支持400mA的输出电流。这些ldo支持旁路模式，作为负载开关，并允许在操作过程中电压变化。另外两个ldo支持输出电流为300mA，输出电压范围为1.2V至3.3V。ldo还支持负载切换模式。I(2)C接口、IOs、gpio和多功能引脚(MFP)可实现与各种soc的无缝接口。

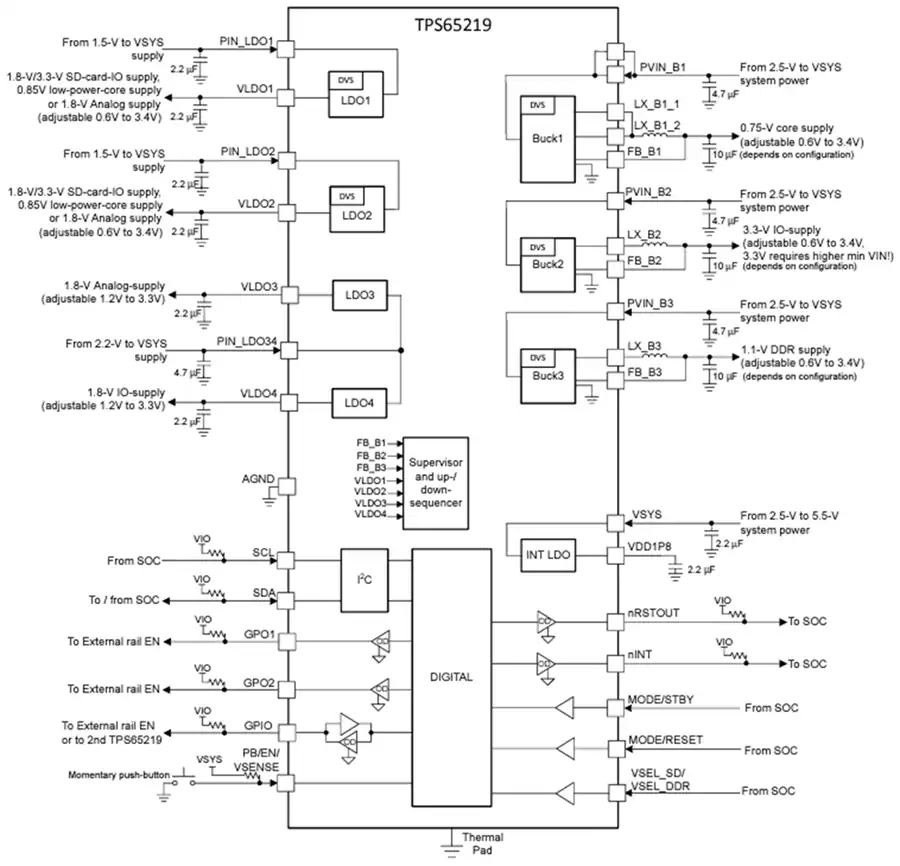

三个降压转换器，最高2.3MHz非固定开关频率
1x V(IN): 2.5V ~ 5.5V;我 :3.5;V(OUT) 0.6V ~ 3.4V
2v (IN): 2.5V ~ 5.5V;我 :2;V(OUT) 0.6V ~ 3.4V
四个线性调节器
2x V(IN): 1.5V ~ 5.5V;马我 :400;V(OUT): 0.6V ~ 3.4V(可配置负载开关和旁路模式，支持sd卡)
2v (IN): 2.2V ~ 5.5V;马我 :300;V(OUT): 1.2V至3.3V(可配置为负载开关)
所有三个降压转换器的动态电压缩放
低I(Q)/PFM, pwm模式(准固定频率)
可编程电源顺序和默认电压
(2)C接口，支持标准、快速模式、快速模式+
设计支持多达14+轨的系统(2x TPS6521905每个7轨+ gpo控制的外部轨)
两个gpo，一个GPIO，三个多功能引脚
eepm可编程性
低功耗工业微处理器，如AM62x和AM64x
人机界面
PLC)
工业电脑
建筑安全
暖通空调
视频监控
数据集中器
智能电表
保护继电器
患者监测和诊断
成像
