摘要： 具有四个LED串，并采用ALED7709 LED驱动器。

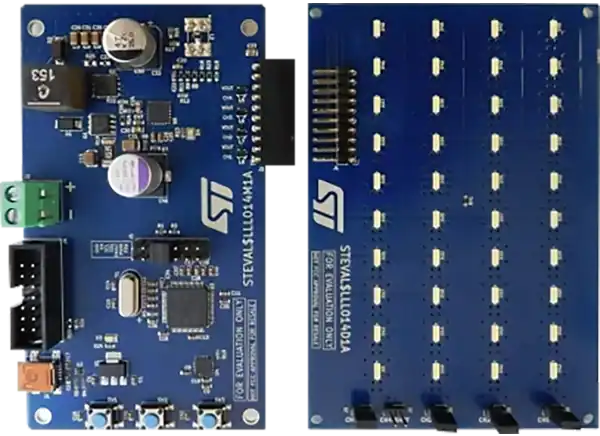

意法半导体steval - ll014v1汽车LED驱动器评估套件具有四个LED串，并采用ALED7709 LED驱动器。驱动器是AEC-Q100 1级认证，可以是升压或SEPIC DC/DC控制器。意法半导体steval - ll014v1还包括四个低侧恒流接收器。将升压控制器与LED下沉器集成在一起，可以调节升压电压，最大限度地减少ALED7709的功耗，提高整体效率。

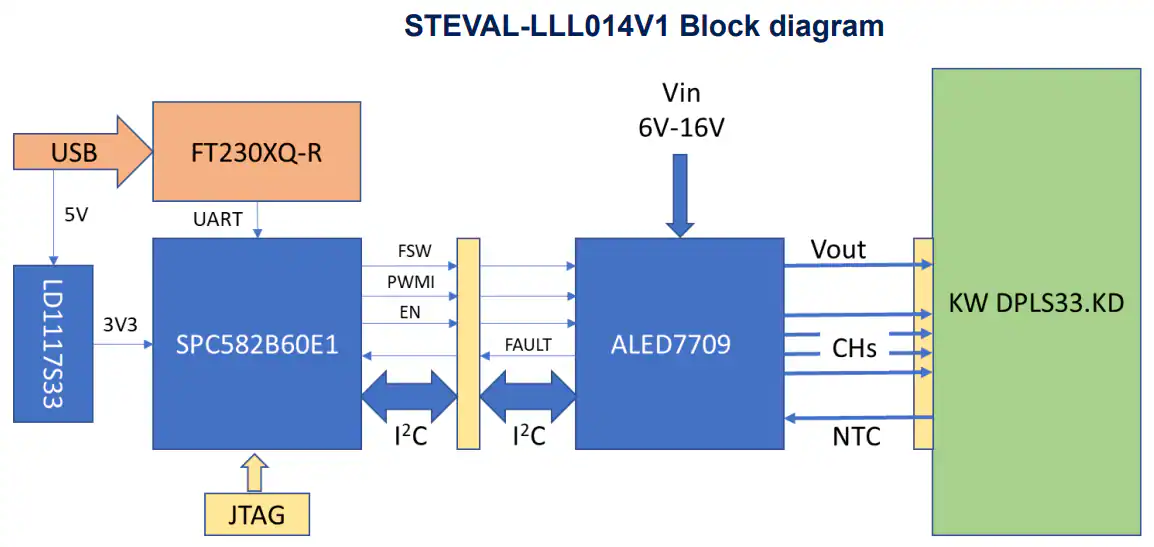

该套件还包含SPC582B60E1，这是一个32位汽车级微控制器，通过I(2)C接口与ALED7709通信。STEVAL-LLL014V1可以通过USB连接的PC上运行的STSW-LLL014GUI软件进行配置和控制。此外，ALED7709可以与板载MCU断开连接，并由外部客户I(2)C系统控制。
支持4.5V ~ 42V输入电压
如果V(in)小于6V, Boost将被禁用
Boost工作在400kHz，扩频
每通道150mA可调电流
支持混合PWM和模拟调光
自适应升压电压，以适应不同的LED条件
NTC控制LED的温度
SPC582B60E1汽车级MCU
用于模拟调光的PWM生成
PWM的产生为ALED FSW同步
汽车LED照明系统
Boost或SEPIC DC/DC控制器
LED串评估和测试
汽车电子开发
微控制器控制LED系统
定制I(2) c控制LED项目
