TSD05/TSD05C浪涌保护装置的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-10

摘要： 这些器件设计用于夹紧有害瞬变，如ESD和浪涌。

TSD05/TSD05C浪涌保护装置是专为箝制有害瞬变，如ESD和浪涌。TSD05是单向的，TSD05C是双向的。TSD05/TSD05C具有±30kV(接触放电和气隙放电)的抗静电能力，同时满足IEC 61000-4-2国际标准(level 4)的最高标准。对于浪涌，TSD052和TSD05C可以钳住8/20µs的浪涌，峰值电流可达60A和30A。

该器件还具有19pF (TSD05)或4pF (TSD05C)(典型)IO电容，使其能够保护数据和高速数据线。低动态电阻和低箝位电压提供系统级保护，防止瞬态事件。结合该器件强大的钳位性能和低电容，TSD05/TSD05C是一款出色的TVS二极管，可在许多不同的应用中保护数据和电源线。德州仪器TSD05/TSD05C采用行业标准，领先的SOD-323封装，可轻松焊接。

特性

IEC 61000-4-2 4级ESD保护

±30kV接触放电
±30kV气隙放电

IEC61000-4-5浪涌保护

TSD05 - 60A(8/20µs)
TSD05C - 30A(8/20µs)

低箝位电压

TSD05 - 9V at 60A(8/20µs)
TSD05C - 14V at 30A(8/20µs)

IO电容

TSD05 - 19pF(典型)
TSD05C - 4pF(典型)

直流击穿电压

TSD05 - 7V(典型)
TSD05C -±8V(典型)

50nA(最大)超低漏电流
低ESD箝位电压

TSD05 - 7.5V在16A TLP
TSD05C - 9.3V在16A TLP

-55℃至+150℃工业温度范围
工业标准SOD-323引线封装(2.5mm × 1.2mm × 0.3mm)

应用程序

5V电源轨
USB通风装置
GPIO
按钮

电网基础设施
叙事诗
便携式电子设备

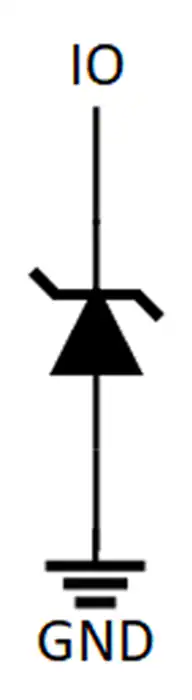

功能框图
