TPS631012/TPS631013 Buck-Boost转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-10

摘要： 微型晶圆片规模封装的恒频峰值电流模式控制降压-升压转换器。

德州仪器TPS631012/TPS631013 Buck-Boost转换器是采用微型晶圆芯片规模封装的恒频峰值电流模式控制Buck-Boost转换器。这些器件具有3A峰值电流限制(典型)，1.6V至5.5V输入电压范围，并为系统预调节器和稳压器提供电源解决方案。

根据输入电压的不同，当输入电压近似等于输出电压时，德州仪器TPS631012/TPS631013可自动工作在升压、降压或3周期降压-升压模式。模式之间的转换发生在定义的占空比，并避免模式内不必要的切换，以减少输出电压纹波。8µA静态电流和省电模式可在轻至空载条件下实现最高效率。该器件在WCSP中提供了非常小的解决方案尺寸。

特性

1.6V至5.5V输入电压范围

设备启动输入电压大于1.65V

1.0V ~ 5.5V输出电压范围(可调)
高输出电流能力，3A峰值开关电流

2A I(OUT)当V(IN)≥3V时，V(OUT) = 3.3V
1.5A I(OUT)当V(IN)≥2.7V时，V(OUT) = 3.3V

在整个负载范围内的高效率

8µA典型静态电流
自动省电模式和强制PWM模式可配置

峰值电流降压模式架构

无缝模式转换
正反电流操作
启动到预偏输出
固定频率操作，2MHz切换

安全可靠的运行特点

过流保护和短路保护
集成软启动与主动斜坡采用
过温保护和过压保护
带负载断开的真正关机功能
正向和反向电流限制

内部EN的默认设置

TPS631012和TPS631012X (X=1,2,3): CONVERTER_EN = 0
Tps631013: converter_en = 1

溶液体积小

小1µH电感

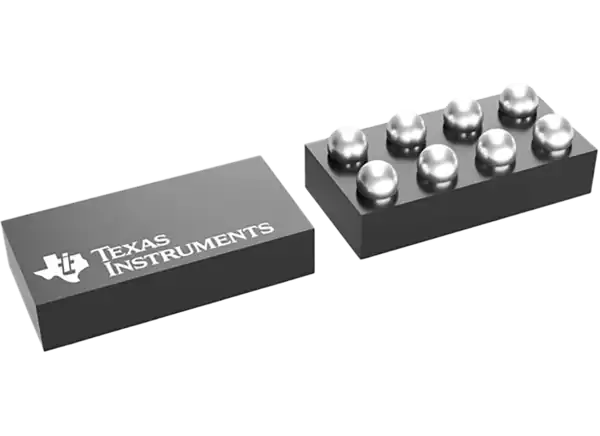

1.803mm × 0.90mm的WCSP

应用程序

TWS
系统pre-regulator

智能手机
平板电脑
终端
远程信息处理

荷载点监管

有线传感器
港口/电缆适配器
电子狗

指纹、摄像传感器

电子智能锁
IP网络摄像机

稳压器

数据通信
光学模块
冷却/加热

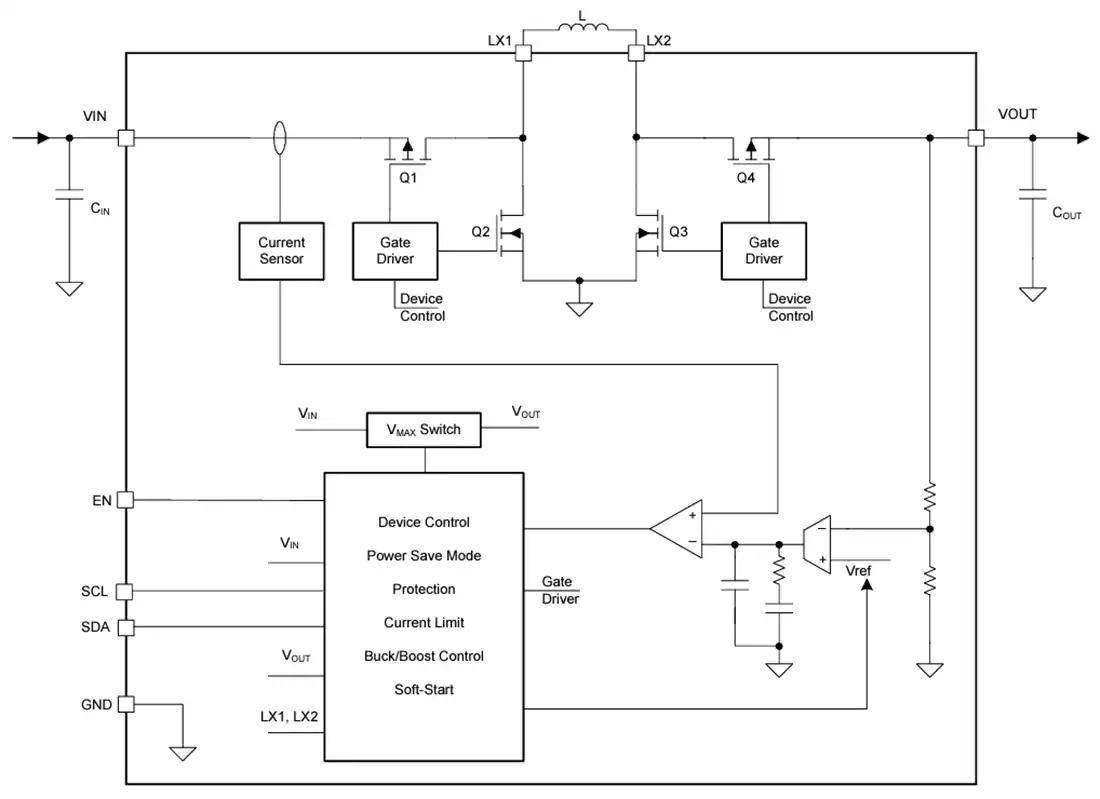

功能框图
