摘要： 该器件是一个特定应用的、基于查找表(LUT)的gpi - pwm转换器。
德州仪器DAC539G2-Q1 10位数模转换器(DAC)是一款基于特定应用、查找表(LUT)的gpi - pwm转换器。该器件具有一个10位gpi -电压输出转换器和一个电压- pwm转换器。这两个电路都可以外部连接，以创建一个gpi到pwm转换器。三个gpi被映射到8个代表电压输出的10位数字代码。在gps上有一个可编程延迟，以消除这些输入上的故障。查找表的值是使用I(2)C或SPI编程的，并存储在NVM中。GPIs与I(2)C和SPI进行多路复用。电压- pwm转换器使用比较器，其中一个输入为可编程锯齿或三角形波形，另一个输入为外部电压输入。
该设备自动检测I(2)C和SPI，并有内部参考。德州仪器DAC539G2-Q1是汽车停转灯和类似工业应用中故障通信的绝佳选择。
AEC-Q100符合汽车应用要求
-40℃~ +125℃，T(A)温度等级1
三路通用输入
PWM输出采用锯齿形或三角形波形
10位gpi到电压输出
1 lsb黑暗
自动检测I(2)C和SPI
1.62V V(IH)， V(DD) = 5.5V
MODE引脚在编程和独立模式之间进行选择
用户可编程非易失性存储器
内部、外部和V(DD)引用
pwm频率纠错选项
宽工作范围
1.8V ~ 5.5V电源

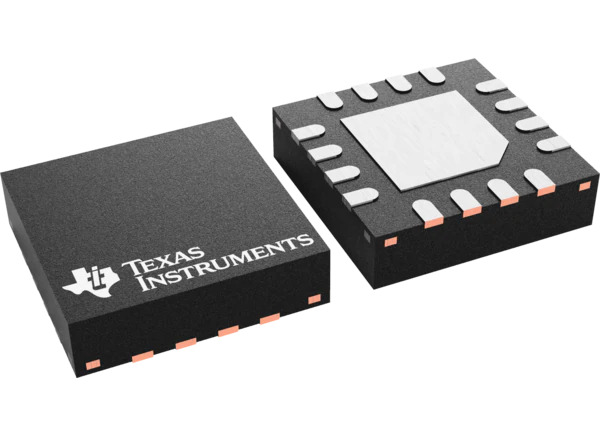

16针WQFN (3mm × 3mm)微型封装
尾灯
状态监测模块
连接控制
