德州仪器TPSM63610E同步降压DC/DC电源模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-11

摘要： 高度集成的36V, 8A DC/DC解决方案，采用增强型HotRod QFN封装。

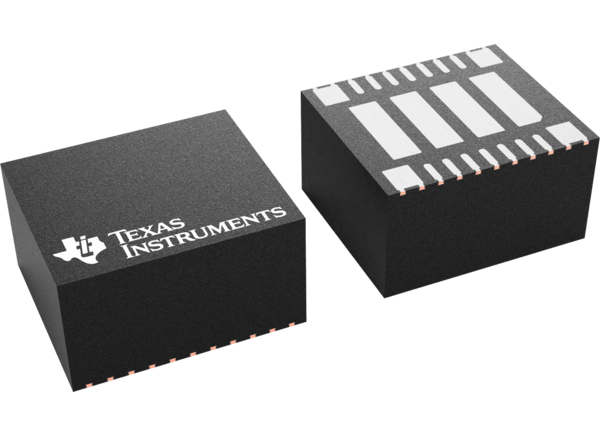

德州仪器TPSM63610E同步降压DC/DC电源模块是一款高度集成的36V, 8A DC/DC解决方案，在增强型HotRod QFN封装中结合了功率mosfet，屏蔽电感和无源。该模块在封装的角落有V(IN)和V(OUT)引脚，用于优化输入和输出电容器的放置。模块下方有四个较大的热垫，布局简单，易于制造操作。TPSM63610E的输出电压从1V到20V，可以在很小的PCB空间内快速轻松地实现低emi设计。整个解决方案只需要四个外部组件，并且从设计过程中消除了磁性和补偿部件的选择。

尽管TPSM63610E模块的设计是为了在空间受限的应用中实现小尺寸和简单性，但它提供了许多功能，具有强大的性能:精确启用迟滞，可调输入电压UVLO，电阻可编程开关节点转换率和扩频，可改善EMI。连同集成的VCC，引导和输入电容器，提高可靠性和更高的密度。该模块可以配置为在全负载电流范围内恒定开关频率(FPWM)或变频(PFM)，以获得更高的轻负载效率。它包括一个PGOOD指示序列，故障保护和输出电压监测。
