摘要： 用于汽车应用的4通道，中等等级抖动时钟发生器。

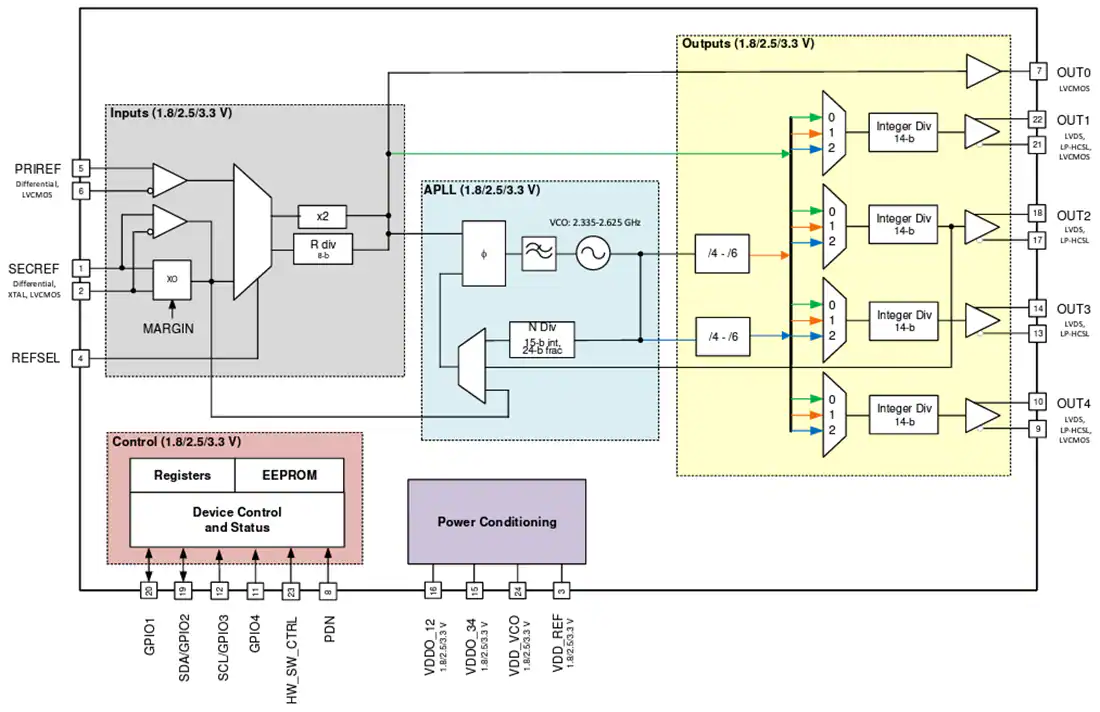

德州仪器CDCE6214Q1TM超低功耗时钟发生器是一款适用于汽车应用的4通道中档抖动时钟发生器，可产生5个独立时钟输出。这些输出在各种驱动模式之间是可选择的。输入源可以是单端或差分输入时钟源或晶体。德州仪器CDCE6214Q1TM具有fracn锁相环，可从任何输入频率合成不相关的基频。
AEC-Q100符合汽车应用要求
温度等级2(-40°C至+105°C)
功能性Safety-Capable
可提供的文件，以帮助功能安全系统的设计
可配置高性能、低功耗、带杂散(12kHz至20MHz, 4out大于100MHz)的RMS抖动的fracn锁相环
典型1.7ps，最大2.1ps差分输出
典型2.0ps，最大LVCMOS输出4.0ps
典型350fs，最大差动输出600fs
典型1.05ps，最大1.5ps LVCMOS输出
整数模式
部分模式
支持带SSC的PCIe Gen1/2/3/4和不带SSC的Gen 1/2/3/4/5
2.335GHz ~ 2.625GHz内部VCO
4输出通道典型功耗65mA, 1输出通道典型功耗23mA
通用时钟输入，两个参考输入冗余
10MHz至200MHz差分交流耦合或LVCMOS
10MHz至50MHz晶体
灵活的输出时钟分配
四通道分压器多达五个独特的输出频率从24kHz到328.125MHz
在OUT0 - OUT4引脚上组合lvds, LP-HCSL或LVCMOS输出
无故障输出分频开关和输出通道同步
通过active-low GPIO和寄存器使能单独输出
频率边际选项
DCO模式，频率增加/减少10ppb或更小的步长
100kHz至1.6MHz完全集成，可配置环路带宽
1.8V、2.5V、3.3V电平转换单电源或混合电源
可配置的gpio和灵活的配置选项
I(2) c兼容接口，最高可达400kHz
集成EEPROM与两个页面和一个外部选择引脚与原位编程允许
支持100欧姆系统
低电磁发射

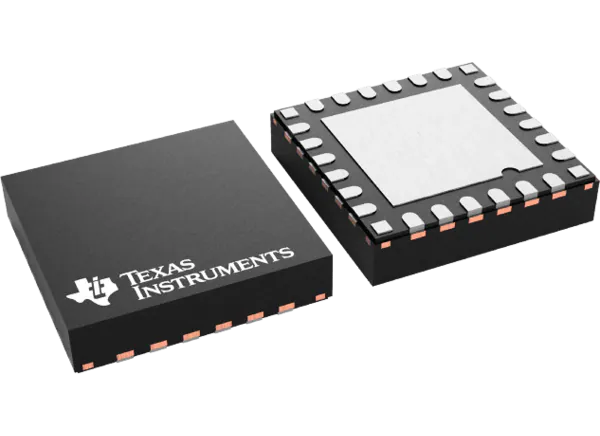

24针VQFN (4mm × 4mm)占地小
PCIe Gen 1 - Gen 5时钟
先进驾驶辅助系统(ADAS) -传感器融合
信息娱乐和集群-汽车头部单元- eAVB
数据中心和企业计算
个人电脑和笔记本电脑
企业机器-多功能打印机
试验和测量。手持设备
