摘要： 一种超低功耗(典型250nA)器件，提供可编程窗口看门狗定时器。
德州仪器TPS3436-Q1精密窗口看门狗定时器是一款超低功耗(250nA典型)器件，提供可编程窗口看门狗定时器。TPS3436-Q1提供高精度窗口看门狗定时器，具有各种应用的许多功能。关闭窗口定时器可以是工厂编程或用户编程使用外部电容器。打开窗口到关闭窗口的比率可以使用逻辑引脚的组合在飞行中改变。看门狗还提供了独特的功能，如启用-禁用和启动延迟。

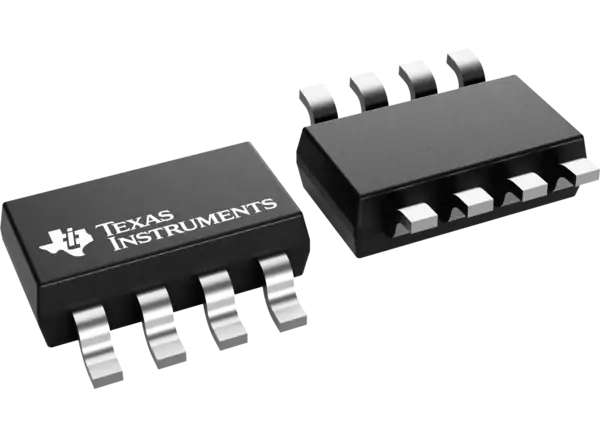

WDO延迟可以通过工厂编程的默认延迟设置或由外部电容器编程来设置。该设备还提供了一个锁存输出操作，其中输出被锁存，直到看门狗故障被清除。TPS3436-Q1提供了TPS3430-Q1器件系列的性能升级替代方案。德州仪器TPS3436-Q1采用小型8针SOT-23封装。
AEC-Q100合格，结果如下
设备温度等级1(环境工作温度范围-40℃~ 125℃)
工厂编程或用户可编程看门狗超时
±10%精确定时器(最大)
工厂编程关闭窗口1毫秒至100秒
工厂编程或用户可编程复位延迟
±10%精确定时器(最大)
工厂编程选项2毫秒至10秒
输入电压范围V(DD) = 1.04V ~ 6.0V
超低电源电流I(DD) = 250nA(典型)
开漏，推挽，低激活输出
各种可编程性选项
监督enable-disable
看门狗启动延时无延时至10秒
打开窗口关闭窗口的比率选项1X到511X
锁存输出选项
MR功能支持
车载(OBC)和无线充电器
司机监控
电池管理系统(BMS)
前置摄像头
环视系统ECU
